گیربکس حلزونی یا Worm Gearbox یکی از پرکاربردترین انواع گیربکس صنعتی برای کاهش دور، افزایش گشتاور و تغییر جهت انتقال نیرو است. این گیربکس در تیپ‌ها و مدل‌های مختلف از جمله NMRV، NRV، NR، VF و MVF تولید می‌شود و برای کاربردهای مختلف صنعتی قابل انتخاب است.
در این صفحه می‌توانید انواع گیربکس حلزونی را همراه با مشخصات و قیمت محصولات بررسی و برای انتخاب مدل مناسب بر اساس توان، نسبت تبدیل، نوع ورودی و خروجی و کاربرد موردنظر اقدام کنید.
قیمت گیربکس حلزونی
قیمت گیربکس حلزونی به عواملی مانند تیپ و سایز گیربکس، نسبت تبدیل، توان قابل انتقال، گشتاور خروجی، نوع ورودی و خروجی، جنس پوسته و برند سازنده بستگی دارد. به همین دلیل، قیمت مدل‌های مختلف یکسان نیست و باید بر اساس مشخصات فنی موردنیاز انتخاب شود.
در لیست محصولات این صفحه می‌توانید قیمت مدل‌های موجود را مشاهده و مشخصات آن‌ها را با یکدیگر مقایسه کنید. در صورتی که مدل، تیپ یا نسبت موردنظر شما در سایت موجود نباشد، می‌توانید برای استعلام قیمت و موجودی با کارشناسان بانامیک سنتر تماس بگیرید.
گیربکس حلزونی چیست؟
گیربکس حلزونی نوعی جعبه‌دنده صنعتی است که برای کاهش سرعت چرخش و افزایش گشتاور خروجی مورد استفاده قرار می‌گیرد. انتقال نیرو در این نوع گیربکس به وسیله یک ماردون فولادی و چرخ حلزون انجام می‌شود و محور ورودی و خروجی معمولاً نسبت به یکدیگر زاویه 90 درجه دارند.
گیربکس‌های حلزونی در سایزها و تیپ‌های مختلف تولید می‌شوند و بسته به طراحی، نسبت تبدیل و ظرفیت، در ماشین‌آلات سبک و متوسط، نوار نقاله‌ها، میکسرها، تجهیزات نانوایی، ماشین‌آلات کشاورزی و بسیاری از تجهیزات صنعتی مورد استفاده قرار می‌گیرند.
موتور گیربکس حلزونی از ترکیب گیربکس حلزونی با الکتروموتور تشکیل می‌شود. نوع و توان موتور باید متناسب با تیپ گیربکس، نسبت تبدیل، سرعت خروجی و بار موردنظر انتخاب شود.
بدنه این گیربکس‌ها بسته به مدل و ظرفیت می‌تواند از آلومینیوم یا چدن ساخته شود. مدل‌های آلومینیومی معمولاً وزن کمتری دارند و در برخی کاربردها، مدل‌های چدنی برای تحمل بار و شرایط کاری سنگین‌تر استفاده می‌شوند.
گیربکس حلزونی یکی از زیرمجموعه‌های گیربکس‌های صنعتی است. برای مشاهده مدل‌های دیگر می‌توانید به صفحه خرید گیربکس صنعتی مراجعه کنید.
موتور گیربکس حلزونی
برای ساخت موتور گیربکس حلزونی، گیربکس به یک الکتروموتور متصل می‌شود تا نیروی موتور پس از کاهش دور و افزایش گشتاور به دستگاه منتقل شود. انتخاب موتور مناسب به عواملی مانند توان موردنیاز، دور ورودی، نسبت تبدیل، سرعت خروجی و میزان بار بستگی دارد.
همه گیربکس‌های حلزونی با یک نوع الکتروموتور قابل اتصال نیستند. نوع ورودی، اندازه فلنچ یا شافت و مشخصات فنی گیربکس باید با موتور انتخابی هماهنگ باشد.
در جدول زیر می‌توانید مشخصات مربوط به اندازه، نسبت تبدیل و ترکیب گیربکس با موتور را بررسی کنید.
انواع گیربکس حلزونی
گیربکس‌های حلزونی بر اساس نوع ورودی، خروجی، نحوه اتصال به موتور و ساختار بدنه در مدل‌های مختلفی تولید می‌شوند. برخی از مدل‌های رایج این گیربکس عبارت‌اند از:
| مدل | نوع ورودی | ویژگی |
| NMRV | فلنچ‌دار | اتصال مستقیم به الکتروموتور با فلنچ B14 یا B5 |
| NRV | شافت ورودی | اتصال غیرمستقیم به موتور |
| NR | شافت | مدل دو سر شافت برای کاربردهای خاص |
| VF | شافت ورودی | گیربکس حلزونی گرد با امکان اتصال غیرمستقیم به موتور |
| MVF | هالو شافت و فلنچ | اتصال مناسب برای برخی کاربردهای صنعتی |
| VF-FC | شافت ورودی | دارای فلنچ خروجی |
| MVF-FC | هالو | ورودی و خروجی هالو |
گیربکس حلزونی مکعبی
گیربکس‌های حلزونی مکعبی از رایج‌ترین مدل‌های این خانواده هستند و در تیپ‌ها و اندازه‌های مختلف عرضه می‌شوند. مدل‌های NMRV، NRV و NR در این گروه قرار می‌گیرند و تفاوت اصلی آن‌ها در نوع ورودی و نحوه اتصال به موتور یا دستگاه است.
گیربکس حلزونی NMRV
گیربکس حلزونی NMRV از مدل‌های پرکاربرد مکعبی است که امکان اتصال الکتروموتور به وسیله فلنچ را دارد. فلنچ‌های B14 و B5 با توجه به ابعاد و نوع الکتروموتور مورد استفاده انتخاب می‌شوند.
گیربکس حلزونی NRV
گیربکس حلزونی NRV دارای شافت ورودی است و برای اتصال به الکتروموتور معمولاً از تجهیزات واسط مانند کوپلینگ، تسمه و پولی یا روش‌های مناسب دیگر استفاده می‌شود. در صورت نیاز به انتقال نیرو به بخش دیگری از دستگاه، مدل‌های دو سر شافت نیز قابل استفاده هستند.
گیربکس حلزونی دو سر شافت NR
در گیربکس حلزونی دو سر شافت امکان انتقال نیرو از طریق شافت در دو طرف وجود دارد. این مدل در برخی ماشین‌آلاتی که نیاز به انتقال نیرو به چند بخش یا اتصال سری تجهیزات دارند مورد استفاده قرار می‌گیرد.
برای مشاهده این مدل می‌توانیدگیربکس حلزونی دو سر شافت را بررسی کنید.
گیربکس حلزونی گرد صنعتی
گیربکس حلزونی VF
گیربکس حلزونی VF یکی از مدل‌های گرد این خانواده است که در ورودی خود شافت دارد. اتصال این مدل به الکتروموتور می‌تواند به صورت غیرمستقیم و با استفاده از تجهیزاتی مانند کوپلینگ، تسمه و پولی یا تجهیزات انتقال مناسب انجام شود.
سری VF در کاربردهایی مانند ماشین‌آلات صنعتی، تجهیزات نانوایی، میکسرها و برخی ماشین‌آلات انتقال قدرت مورد استفاده قرار می‌گیرد. برای مشاهده مشخصات و محصولات این سری می‌توانید گیربکس حلزونی VF را بررسی کنید.
گیربکس حلزونی MVF
گیربکس حلزونی MVF دارای ساختار ورودی هالو شافت و فلنچ است و در برخی کاربردها امکان اتصال ساده‌تر به الکتروموتور را فراهم می‌کند.
این مدل می‌تواند در ماشین‌آلات کشاورزی، تجهیزات نانوایی، بالابرها و برخی ماشین‌آلات صنعتی مورد استفاده قرار گیرد.
مدل VF-FC و MVF-FC
مدل‌های VF-FC و MVF-FC از دیگر انواع گیربکس حلزونی گرد هستند که با توجه به نوع ورودی و خروجی و نحوه نصب، در کاربردهای مختلف صنعتی استفاده می‌شوند. انتخاب میان این مدل‌ها باید بر اساس شرایط نصب، بار، نوع اتصال و مشخصات دستگاه انجام شود.
گیربکس حلزونی کوچک
گیربکس حلزونی کوچک برای ماشین‌آلات و تجهیزاتی که فضای نصب محدودتری دارند یا به ظرفیت انتقال قدرت پایین‌تر نیاز دارند مورد استفاده قرار می‌گیرد. در انتخاب مدل کوچک نیز عواملی مانند تیپ، نسبت تبدیل، گشتاور، سرعت خروجی و نوع اتصال اهمیت دارد.
گیربکس‌های مینیاتوری نیز در گروه مدل‌های کوچک قرار می‌گیرند و باید متناسب با بار و شرایط کاری دستگاه انتخاب شوند. کوچک‌تر بودن ابعاد گیربکس به معنی مناسب بودن آن برای هر موتور یا هر کاربرد نیست.
در خرید گیربکس حلزونی به چه نکاتی توجه کنیم؟
برای خرید گیربکس حلزونی ابتدا باید مشخصات فنی دستگاه و شرایط کاری را مشخص کنید. مهم‌ترین پارامترهایی که هنگام انتخاب باید بررسی شوند عبارت‌اند از:
- تیپ و سایز: اندازه گیربکس و ظرفیت انتقال نیرو را مشخص می‌کند.
- نسبت تبدیل: نسبت سرعت ورودی به سرعت خروجی را مشخص می‌کند و روی سرعت نهایی دستگاه اثر مستقیم دارد.
- توان موتور: توان الکتروموتور باید با ظرفیت گیربکس و بار دستگاه هماهنگ باشد.
- گشتاور خروجی: باید متناسب با بار و نیروی موردنیاز دستگاه انتخاب شود.
- نوع ورودی: شافت، فلنچ و سایر انواع ورودی باید با روش اتصال به موتور هماهنگ باشند.
- نوع خروجی: شافت، هالو شافت، فلنچ و سایر خروجی‌ها بر اساس نحوه اتصال گیربکس به دستگاه انتخاب می‌شوند.
- شرایط کاری: دمای محیط، ساعات کار، میزان بار، ضربه و تعداد دفعات راه‌اندازی باید در انتخاب مدل لحاظ شوند.
- برند و کیفیت ساخت: کیفیت قطعات، جنس بدنه، خدمات پس از فروش و شرایط گارانتی نیز در خرید اهمیت دارند.
نسبت تبدیل گیربکس حلزونی چیست؟
نسبت تبدیل گیربکس حلزونی نسبت سرعت چرخش محور ورودی به محور خروجی است. برای مثال، نسبت تبدیل 30 به این معنی است که در حالت ایده‌آل، سرعت خروجی نسبت به ورودی حدود یک‌سی‌ام خواهد بود.
انتخاب نسبت تبدیل مناسب به سرعت موردنیاز خروجی و شرایط کاری دستگاه بستگی دارد. در عمل، برای انتخاب دقیق باید مشخصات موتور، سرعت ورودی، بار و گشتاور موردنیاز نیز بررسی شوند.
برای بررسی دقیق‌تر ابعاد، نسبت‌ها و مشخصات فنی مدل‌های مختلف می‌توانید کاتالوگ گیربکس حلزونی PDF را مشاهده کنید.
اجزای گیربکس حلزونی
مهم‌ترین اجزای گیربکس حلزونی شامل ماردون فولادی، چرخ حلزون، شافت، بلبرینگ، پوسته و آب‌بندی‌ها هستند. ماردون نیروی ورودی را دریافت کرده و با درگیر شدن با چرخ حلزون، حرکت و گشتاور را به محور خروجی منتقل می‌کند.
چرخ حلزون معمولاً از آلیاژهای پایه برنج ساخته می‌شود و طراحی آن به گونه‌ای است که درگیری مناسب با ماردون و مقاومت قابل‌قبولی در برابر سایش ایجاد شود.
پوسته گیربکس نیز وظیفه نگهداری و محافظت از اجزای داخلی را بر عهده دارد. بسته به مدل و ظرفیت، از آلومینیوم یا چدن در ساخت بدنه استفاده می‌شود.
آیا گیربکس حلزونی خودقفل‌شونده است؟
یکی از ویژگی‌هایی که در برخی طراحی‌های گیربکس حلزونی مطرح می‌شود، عدم برگشت‌پذیری یا Self-locking است. با این حال، این ویژگی در همه گیربکس‌های حلزونی و در تمام شرایط یکسان نیست و به عواملی مانند زاویه مارپیچ، نسبت تبدیل، اصطکاک، طراحی ماردون و چرخ حلزون و میزان بار بستگی دارد.
بنابراین نباید صرفاً بر اساس نوع گیربکس، امکان خودقفل‌شوندگی را قطعی در نظر گرفت. به‌خصوص در کاربردهای بالابری، ایمنی دستگاه باید با تجهیزات ترمز و سیستم‌های حفاظتی مناسب تأمین شود.
کاربردهای گیربکس حلزونی
به دلیل ساختار مناسب برای کاهش دور، افزایش گشتاور و تغییر جهت انتقال نیرو، گیربکس حلزونی در طیف گسترده‌ای از ماشین‌آلات مورد استفاده قرار می‌گیرد.
- نوار نقاله و کانوایر
- میکسر و همزن
- دستگاه‌های نانوایی و تنور
- ماشین‌آلات بسته‌بندی
- ماشین‌آلات کشاورزی
- ماشین‌آلات بلوک‌زنی و آجرزنی
- سیستم‌های انتقال مواد
- تجهیزات صنایع غذایی
- ماشین‌آلات کاشی و سرامیک
- بالابرها و تجهیزات انتقال
- ماشین‌آلات صنعتی سبک و متوسط
- هواکش‌ها و برخی تجهیزات دوار
مزایای گیربکس حلزونی
- ساختار نسبتاً ساده و جمع‌وجور
- امکان دستیابی به نسبت‌های تبدیل مختلف
- تغییر جهت انتقال نیرو و قرارگیری محورهای ورودی و خروجی با زاویه مناسب
- کارکرد نرم و صدای نسبتاً کم در شرایط مناسب
- تنوع در تیپ، سایز و نوع ورودی و خروجی
- امکان استفاده در فضای نصب محدود
- مناسب برای طیف متنوعی از ماشین‌آلات صنعتی
معایب گیربکس حلزونی
- راندمان آن نسبت به برخی انواع گیربکس‌های صنعتی می‌تواند پایین‌تر باشد.
- در برخی شرایط کاری، افزایش دما و اتلاف انرژی به دلیل اصطکاک بین ماردون و چرخ حلزون اهمیت بیشتری پیدا می‌کند.
- انتخاب نامناسب نسبت تبدیل، توان یا ظرفیت گیربکس می‌تواند باعث کاهش عمر قطعات شود.
- در کاربردهای سنگین و مداوم باید ظرفیت حرارتی و گشتاور مجاز مدل انتخابی به دقت بررسی شود.
گیربکس حلزونی ساخت کدام کشورهاست؟
گیربکس‌های حلزونی در بازار ایران با برندها و ساخت کشورهای مختلف عرضه می‌شوند. از جمله می‌توان به محصولات چینی، ایرانی و ترک اشاره کرد. تفاوت برندها می‌تواند در کیفیت ساخت، جنس قطعات، دقت تولید، ظرفیت، قیمت و خدمات پس از فروش باشد.
در کنار گیربکس‌های حلزونی، گیربکس SEW نیز یکی از گزینه‌های شناخته‌شده در میان گیربکس‌های صنعتی است که در مدل‌ها و ساختارهای مختلف برای کاربردهای صنعتی عرضه می‌شود. انتخاب میان گیربکس حلزونی و سایر مدل‌های گیربکس باید بر اساس نوع کاربرد، نسبت تبدیل، گشتاور، سرعت خروجی و شرایط کاری انجام شود.
در بانامیک سنتر نیز مدل‌ها و برندهای مختلف این محصول عرضه می‌شوند. هنگام انتخاب برند، بهتر است علاوه بر قیمت، مشخصات فنی، شرایط کاری دستگاه، کیفیت قطعات و خدمات پس از فروش را نیز در نظر بگیرید.
در صورتی که مدل یا برند موردنظر شما در لیست محصولات موجود نباشد، برای بررسی موجودی و استعلام قیمت می‌توانید با کارشناسان فروش تماس بگیرید.
راهنمای نصب و نگهداری گیربکس حلزونی
نصب صحیح و نگهداری مناسب گیربکس می‌تواند به عملکرد بهتر و افزایش عمر مفید آن کمک کند. مهم‌ترین نکات هنگام نصب عبارت‌اند از:
- قبل از نصب، جهت چرخش و سرعت موردنیاز خروجی را بررسی کنید.
- قطر و ابعاد شافت و اتصالات موتور را با ورودی گیربکس تطبیق دهید.
- گیربکس را روی سطحی محکم و پایدار نصب کنید تا لرزش اضافی ایجاد نشود.
- اتصال شافت و سایر قطعات انتقال نیرو باید به‌درستی انجام شود و از وارد کردن ضربه به شافت خودداری شود.
- سطح روغن و نوع روانکار را مطابق دستورالعمل سازنده بررسی کنید.
- در شروع کار، گیربکس را به تدریج تحت بار قرار دهید و از اعمال ناگهانی بار کامل خودداری کنید.
- شرایط دمایی محیط و تهویه مناسب موتور و گیربکس را در نظر بگیرید.
- در سرویس‌های دوره‌ای، نشتی روغن، صدا، لرزش و وضعیت اتصالات را بررسی کنید.
لوازم جانبی گیربکس حلزونی

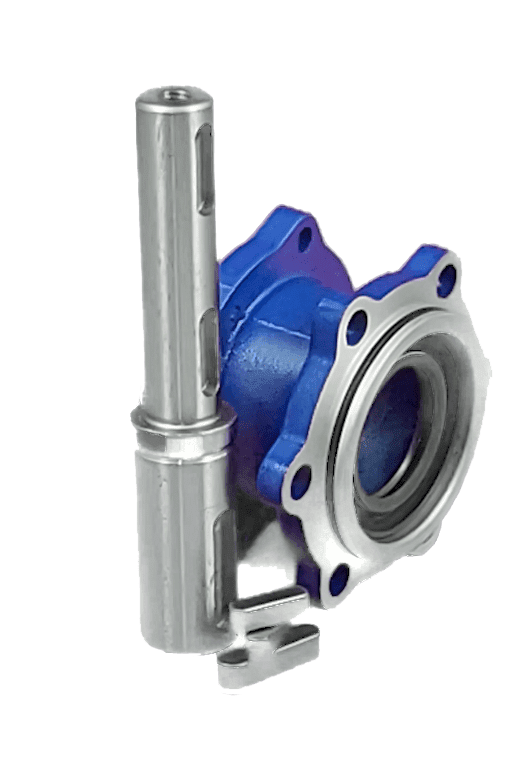

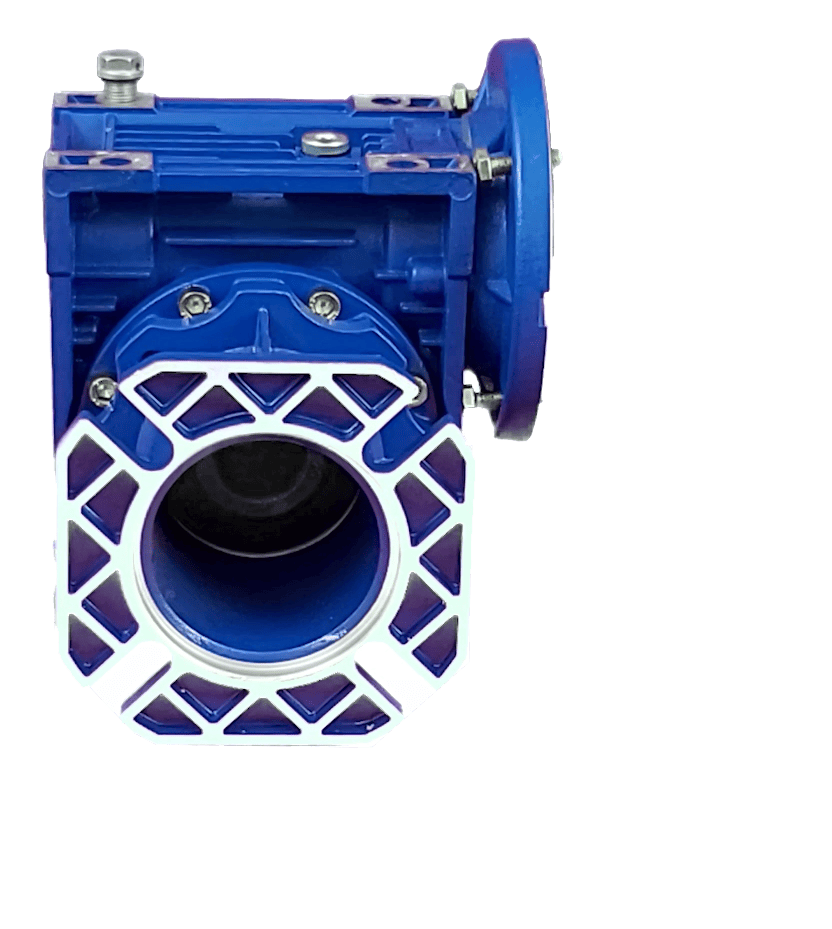

بسته به مدل گیربکس و نحوه نصب، برخی تجهیزات جانبی مانند فلنچ خروجی، شافت خروجی و واسطه ترکیبی می‌توانند برای اتصال یا تغییر نحوه انتقال نیرو مورد استفاده قرار گیرند.
در کاربردهایی که نیاز به اتصال چند گیربکس یا کاهش بیشتر سرعت خروجی وجود دارد، بسته به طراحی سیستم می‌توان از واسطه ترکیبی استفاده کرد.
زمان تعویض گیربکس حلزونی
عمر مفید گیربکس به کیفیت ساخت، میزان بار، ساعات کار، نحوه نصب، روانکاری و شرایط نگهداری بستگی دارد و نمی‌توان برای تمام مدل‌ها زمان ثابتی برای تعویض تعیین کرد.
افزایش غیرعادی صدا یا لرزش، نشتی روغن، افزایش دما، افت عملکرد و آسیب دیدن دنده‌ها از جمله مواردی هستند که باید هنگام سرویس گیربکس بررسی شوند. در صورت مشاهده این علائم، بهتر است پیش از ادامه کار، وضعیت گیربکس توسط متخصص بررسی شود.
کاتالوگ گیربکس حلزونی صنعتی
برای انتخاب دقیق گیربکس، بررسی ابعاد، تیپ، نسبت تبدیل، توان، نوع ورودی و خروجی اهمیت زیادی دارد. در کاتالوگ گیربکس حلزونی می‌توانید اطلاعات فنی مدل‌های مختلف را بررسی و برای انتخاب محصول مناسب استفاده کنید.
مشاهده و دانلود کاتالوگ گیربکس حلزونی PDF
خرید گیربکس حلزونی از بانامیک سنتر
در بانامیک سنتر می‌توانید گیربکس حلزونی را در تیپ‌ها، نسبت‌های تبدیل و مدل‌های مختلف بررسی و بر اساس مشخصات فنی موردنیاز خریداری کنید. امکان تهیه گیربکس به صورت مستقل یا در صورت سازگاری، به همراه الکتروموتور نیز وجود دارد.
اگر برای انتخاب تیپ، نسبت تبدیل، توان موتور، نوع ورودی یا خروجی و مشخصات فنی محصول مطمئن نیستید، کارشناسان فروش می‌توانند بر اساس کاربرد و شرایط کاری دستگاه، گزینه مناسب را به شما پیشنهاد دهند.
همچنین در صورتی که محصول موردنظر شما در لیست سایت موجود نباشد، می‌توانید برای استعلام موجودی و قیمت خرید گیربکس حلزونی با مجموعه تماس بگیرید.
سوالات متداول درباره گیربکس حلزونی
قیمت گیربکس حلزونی چقدر است؟
قیمت گیربکس حلزونی به تیپ، نسبت تبدیل، توان، گشتاور، نوع ورودی و خروجی و برند بستگی دارد. قیمت مدل‌های موجود در لیست محصولات همین صفحه قابل مشاهده است.
برای خرید گیربکس حلزونی چه مشخصاتی لازم است؟
برای انتخاب دقیق، توان موتور، دور ورودی، دور خروجی یا نسبت تبدیل، گشتاور موردنیاز، نوع اتصال ورودی و خروجی و شرایط کاری دستگاه باید مشخص باشد.
گیربکس حلزونی کوچک برای چه کاربردی مناسب است؟
مدل‌های کوچک برای تجهیزاتی با فضای نصب محدود و ظرفیت موردنیاز پایین‌تر استفاده می‌شوند. انتخاب نهایی باید بر اساس گشتاور، نسبت تبدیل و بار واقعی دستگاه انجام شود.
تفاوت گیربکس NMRV و VF چیست؟
NMRV از مدل‌های مکعبی و فلنچ‌دار است که امکان اتصال مستقیم مناسب با الکتروموتور را دارد، در حالی که VF از مدل‌های گرد با شافت ورودی است و معمولاً به صورت غیرمستقیم به موتور متصل می‌شود.
آیا گیربکس حلزونی با الکتروموتور عرضه می‌شود؟
بسته به مدل و نیاز مشتری، گیربکس حلزونی می‌تواند به صورت مستقل یا به شکل موتور گیربکس و کوپل‌شده با الکتروموتور تهیه شود. سازگاری موتور و گیربکس باید پیش از خرید بررسی شود.
نسبت تبدیل گیربکس حلزونی چه اهمیتی دارد؟
نسبت تبدیل مشخص می‌کند سرعت خروجی گیربکس نسبت به سرعت ورودی چقدر کاهش پیدا کند. انتخاب نسبت مناسب به سرعت خروجی موردنیاز و شرایط بار دستگاه بستگی دارد.
