طریقه تست موتور اینورتر؛ معایب و مزایای هر روش
آشنایی با طریقه تست موتور اینورتر کمک میکند تا عملکرد دستگاه را هم در حالت بدون بار و هم در شرایط واقعی کار بهتر ارزیابی کنیم. تغییرات ناگهانی بار، نوسان ورودی، نویزهای محیطی یا اتصال به شبکه میتوانند رفتار اینورتر را تحت تاثیر قرار دهند. بههمین دلیل تستهایی مثل اندازهگیری ولتاژ، بررسی سیگنالهای PWM، تست گذرا، ارزیابی محیطی و EMC انجام میشود تا مشخص شود خروجی دستگاه چقدر پایدار و قابل اعتماد است.
نتیجه این بررسیها تصویر مشخصی از وضعیت اینورتر ارائه میدهد و کمک میکند قبل از ایجاد مشکل جدی، درباره سرویس، تعمیر یا تعویض دستگاه تصمیم بهتری بگیرید. در ادامه، مهمترین روشهای تست اینورتر را معرفی میکنیم.
در این مقاله می خوانید
روشهای تست اینورتر صنعتی
طریقه تست موتور اینورتر معمولا اینگونه است که از سادهترین مرحله، یعنی بررسی ظاهری دستگاه شروع و سپس تستهای دقیقتر عملکردی، الکتریکی و ایمنی انجام میشود.
تست چشمی و بررسی اولیه
اولین قدم در بیشتر فرایندهای تست اینورتر، نگاه دقیق به ظاهر و اجزای قابل مشاهده دستگاه است. در این مرحله، پوشش و بدنه اینورتر از نظر وجود ترک، شکستگی یا آثار ناشی از ضربه بررسی میشود تا اگر نشانهای از آسیب مکانیکی وجود دارد، در همان ابتدا شناسایی شود.
بعد از آن، اتصالات و ترمینالها کنترل میشوند تا از محکمبودن اتصالها و نبود خوردگی یا آسیب در این نقاط اطمینان حاصل شود. در صورت امکان، قطعات الکترونیکی قابل مشاهده هم از نظر نشتی سیالات خنککننده یا آثار سوختگی مورد بررسی قرار میگیرند تا اگر نشانهای از خرابی جدی وجود دارد، قبل از ادامه تست مشخص شود.

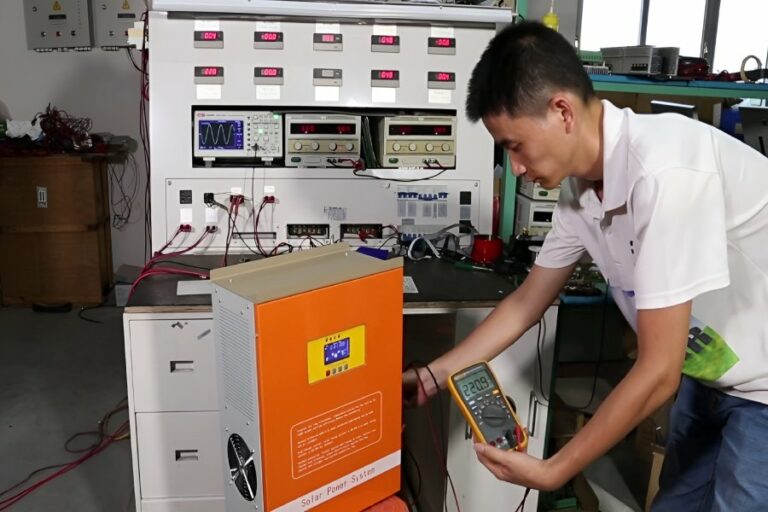

تست ولتاژ ورودی و خروجی
در این مرحله، ولتاژ ورودی اینورتر اندازهگیری میشود تا مشخص شود با مقدار درجشده در مشخصات فنی مطابقت دارد یا نه. برای این کار از مولتیمتر یا ولتمتر دیجیتال استفاده میشود تا مقدار ولتاژ بهصورت دقیق ثبت شود. پس از آن، ولتاژ خروجی هم بررسی میشود؛ زیرا اینورتر، ولتاژ ورودی را به خروجی با فرکانس متغیر تبدیل میکند و کنترل دقیق خروجی اهمیت زیادی دارد.
در صورت نیاز به بررسی شکل موج و کیفیت سیگنال، اسیلوسکوپ بهکار گرفته میشود. این ابزارها کمک میکنند تغییرات ولتاژ در زمانهای مختلف عملکرد اینورتر قابل مشاهده و تحلیل باشد.
تست عملکرد مدار قدرت
در این مرحله، اجزای اصلی اینورتر مانند IGBTها، دیودها و خازنها بررسی میشوند تا از عملکرد صحیح آنها اطمینان حاصل شود. IGBT نقش مهمی در تبدیل انرژی دارد و خرابی آن میتواند کل سیستم را دچار مشکل کند. دیودها باید بدون خطا از برگشت جریان جلوگیری کنند و خازنها هم از نظر ظرفیت و مقاومت کنترل میشوند تا مشخص شود انرژی را درست ذخیره و آزاد میکنند.
برای انجام این تست، از دستگاههای تستر مخصوص استفاده میشود. این دستگاهها با ایجاد سیگنالهای ورودی و خروجی، رفتار مدار قدرت را بررسی میکنند و در صورت مشاهده هرگونه ناهنجاری، هشدار لازم را نمایش میدهند. در صورتی که خرابی مدار قدرت، گسترده و امکان بازیابی قطعات وجود نداشته باشد، انتخاب یک دستگاه جدید و بررسی گزینههای موجود برای خرید اینورتر منطقیتر است.
نکات ایمنی در تست مدار قدرت
بهدلیل وجود انرژی بالا در این بخش، رعایت نکات ایمنی ضروری است. استفاده از دستکشهای عایق و تجهیزات حفاظتی کمک میکند آزمایش با کمترین خطر انجام شود و احتمال بروز حادثه کاهش پیدا کند.
تست EMC (سازگاری الکترومغناطیسی)
در تست EMC، عملکرد اینورتر در برابر تداخلات الکترومغناطیسی از دو جنبه انتشار و دریافت بررسی میشود. برای انجام این تست، دستگاه در محیطهای آزمایشگاهی کنترلشده مانند اتاقهای مخصوص یا اتاقهای بیصدای الکترومغناطیسی قرار میگیرد تا مشخص شود آیا اینورتر هنگام کار، امواج ناخواسته و مخرب به محیط اطراف منتشر میکند یا خیر؛ و چقدر در برابر امواج و نویزهای تولیدشده توسط سایر تجهیزات مقاوم است.
برای این ارزیابی از ابزارهایی مانند آنالایزر طیف، دیودهای حساس و محیطهای شبیهسازیشده استفاده میشود تا امواج منتشرشده و دریافتشده بهصورت دقیق اندازهگیری و ثبت شود. با وجود دقت بالای این روش، بهدلیل پیچیدگی فنی، نیاز به تجهیزات تخصصی و محیط کنترلشده، اجرای این تست زمانبر و هزینهبر است.
مزایا
- ارزیابی انعطافپذیری اینورتر در برابر اختلالات الکترومغناطیسی
- اطمینان از عملکرد پایدار دستگاه در محیطهای دارای نویز
- شناسایی منابع احتمالی تداخل در سیستم
معایب
- پیچیدگی فرایند و نیاز به تجهیزات تخصصی
- نیاز به محیط آزمایشگاهی کنترلشده و هزینهبربودن اجرا
- احتمال نیاز به اصلاحات طراحی برای رفع مشکلات EMC (که زمان و هزینه را افزایش میدهد.)
تست محیطی اینورتر
تست محیطی اینورتر برای بررسی دوام و عملکرد دستگاه در شرایط متفاوت انجام میشود. در این مرحله، اینورتر در شرایطی مانند دمای بسیار بالا یا پایین، رطوبت زیاد، گردوغبار، لرزش و حتی ارتفاع قرار میگیرد تا مشخص شود آیا میتواند در محیطهای عملیاتی سخت هم با ثبات و بدون اختلال کار کند یا خیر.
مزایا
- بررسی کارکرد صحیح اینورتر در محیطهای سخت و تضمین عملکرد در صورت مناسببودن نتایج
- کمک به شناسایی خرابیهای ناشی از چرخههای دمایی یا ضعفهای مکانیکی
- ارائه اطلاعات درباره طول عمر قطعات و نقاط ضعف احتمالی دستگاه
معایب
- زیادبودن هزینه تست بهعلت نیاز به اتاقهای آزمایش کنترلشده
- دشواری شبیهسازی دقیق همه شرایط محیطی در محیط آزمایش
تست تعامل شبکه اینورتر
در تست تعامل شبکه، میزان هماهنگی اینورتر با شبکه برق و توانایی آن برای حفظ پایداری هنگام بروز اختلالات شبکه بررسی میشود. هدف این است که مشخص شود دستگاه در شرایط واقعی شبکه چطور عمل میکند.
مزایا
- تضمین انطباق اینورتر با کدهای شبکه و استانداردها
- کمک به جلوگیری از ناپایداری شبکه در اثر عملکرد نامناسب اینورتر
- شناسایی عوامل مخرب و افزایش ایمنی برای پرسنل در زمان تعمیر و نگهداری
معایب
- نیاز به محیط شبکه واقعی یا شبیهسازیشده (که فراهمکردن آن از نظر اجرایی دشوار است)
- لزوم هماهنگی برخی مراحل آزمایش با شرکتهای خدمات شهری
تست گذرای اینورتر
در تست گذرا، اینورتر در شرایطی قرار میگیرد که بار یا ورودی آن بهطور ناگهانی تغییر میکند. هدف از انجام این تست، بررسی واکنش دستگاه به این تغییرات سریع و سنجش پایداری عملکرد آن در لحظههای بحرانی است.
مزایا
- کمک به شناسایی ناپایداریها یا نوسانات احتمالی هنگام تغییرات ناگهانی بار
- ارزیابی پارامترهای کنترلی دستگاه و نحوه واکنش آن در شرایط دینامیکی
معایب
- نیاز به روشهای پیچیده برای بازسازی دقیق رویدادهای گذرای دنیای واقعی
- لزوم تحلیل دادههای نسبتا پیچیده برای تفسیر رفتار گذرای اینورتر
تست سیگنالهای کنترلی و PWM
در این تست، سیگنالهای PWM که اساس کنترل عملکرد اینورتر هستند، بررسی میشوند. این سیگنالها با تغییر پهنای پالس، مقدار ولتاژ خروجی را تنظیم میکنند و به همین دلیل کنترل و تحلیل دقیق آنها اهمیت زیادی دارد. برای مشاهده شکل موجها و بررسی کیفیت سیگنال، از اسیلوسکوپ استفاده میشود.
با کمک اسیلوسکوپهای دیجیتال، شکل موجهای تولیدشده توسط سیستم کنترل بهصورت دقیق مشاهده میشود. هرگونه ناهنجاری یا نویز در این سیگنالها میتواند باعث ناپایداری در عملکرد دستگاه شود؛ بههمین دلیل، تحلیل درست سیگنالهای PWM نقش مهمی در بهینهسازی عملکرد اینورتر و کاهش خطاها دارد.
تست ایمنی اینورتر
در تست ایمنی، عملکرد اینورتر از نظر رعایت محدودههای مجاز و عدم ایجاد خطر برای اپراتور، کاربران و محیط اطراف بررسی میشود. این مرحله مشخص میکند دستگاه در شرایط مختلف کاری، همچنان ایمن و قابل اعتماد میماند یا نه.
مزایا
- تضمین رعایت استانداردها و مقررات مربوط به ایمنی
- شناسایی خطراتی مانند اضافهولتاژ، جریان بیش از حد یا خرابیهای مربوط به عایق
- افزایش اعتماد کاربران نسبت به عملکرد ایمن اینورتر
معایب
- زمانبربودن آزمایش بهدلیل نیاز به بررسی جنبههای مختلف ایمنی
- نیاز به تجهیزات تخصصی و مهارت کافی برای انجام صحیح تستها
اهمیت تست اینورتر
عملکرد اینورتر در بسیاری از تجهیزات صنعتی آنقدر مهم است که کوچکترین اختلال میتواند روند کار را مختل کند. انجام تست اینورتر باعث میشود مشکلات احتمالی قبل از تبدیلشدن به خرابیهای جدی، شناسایی و برطرف شوند. این روند، عمر مفید دستگاه را افزایش و هزینههای تعمیر و توقف کار را کاهش میدهد؛ از اینرو، آشنایی با طریقه تست موتور اینورتر نقش مهمی در نگهداری پیشگیرانه دارد.
جمعبندی؛ اهمیت بررسی منظم اینورتر در عملکرد صنعتی
عملکرد درست اینورتر فقط با استفاده مداوم از آن مشخص نمیشود؛ بلکه به دقت در تست و بررسی منظم بستگی دارد. هر مرحله از طریقه تست موتور اینورتر، از بررسی ظاهری و اندازهگیری ولتاژ گرفته تا آزمونهای پیشرفتهتری مثل EMC، تست گذرا یا ارزیابی تعامل با شبکه، اطلاعاتی ارزشمند درباره وضعیت واقعی دستگاه میدهد.
در محیطهای صنعتی، بیتوجهی به این آزمایشها میتواند باعث توقف کار یا خسارتهای سنگین شود؛ در حالی که انجام درست و بهموقع آنها، عملکرد مطمئن و مداوم تجهیزات را تضمین میکند.
سوالات متداول
1. طریقه تست موتور اینورتر چگونه است؟
طریقه تست موتور اینورتر شامل چند مرحله مثل بررسی ظاهری، اندازهگیری ولتاژ ورودی و خروجی، تست سیگنالهای PWM، آزمونهای گذرا، تستهای محیطی، EMC و ارزیابی تعامل با شبکه است.
2. چرا تست دورهای اینورتر لازم است؟
عملکرد اینورتر همیشه ثابت نمیماند و ممکن است تحت تاثیر بار، دما، نویز یا فرسودگی قطعات تغییر کند. تست دورهای کمک میکند مشکلات قبل از خرابی جدی شناسایی شوند.
3. تست EMC اینورتر چه چیزی را مشخص میکند؟
این تست نشان میدهد اینورتر چقدر در برابر تداخلات الکترومغناطیسی مقاوم است و آیا خود دستگاه امواج مخرب تولید میکند یا خیر.
