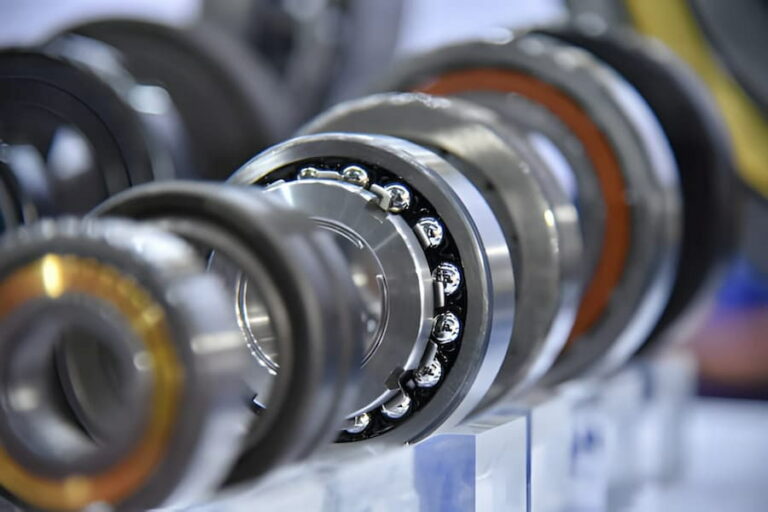

تفاوت بلبرینگ و رولبرینگ چیست؟
رولبرینگ و بلبرینگ هر دو زیرمجموعه یاتاقانها هستند و نقشی حیاتی در کاهش اصطکاک، پایداری حرکت و افزایش عمر قطعات دوار دارند. تفاوت اصلی آنها در نوع تماس و ظرفیت بار است. درک دقیق تفاوت بلبرینگ و رولبرینگ به شما کمک میکند تا بستهبه نوع بار و سرعت چرخش، بیرینگ مناسبتری برای دستگاه خود انتخاب کنید. برای آشنایی بیشتر با فرق بلبرینگ و رولبرینگ و انواع آنها، ادامه مطلب را هیچجوره از دست ندهید.
در این مقاله می خوانید
آشنایی با بلبرینگها (Ball Bearings)
بلبرینگها از پرکاربردترین اجزای مکانیکی در سیستمهای دوار هستند. این قطعات با ساچمههای کروی، نیروی اصطکاک میان اجزای متحرک را کاهش میدهند و حرکتی نرم و بیصدا ایجاد میکنند. ساختار ساده، ابعاد فشرده و نگهداری آسان، آنها را به انتخابی محبوب در تجهیزات سبک و متوسط تبدیل کرده است.
انواع بلبرینگ و کاربرد هرکدام چیست؟
بلبرینگها بستهبه نوع تماس، جهت بار و شرایط کاری، در چند مدل اصلی تولید میشوند. هر نوع، ظرفیت بار، سرعت مجاز و کارایی متفاوتی دارد. در ادامه، رایجترین انواع بلبرینگ و کاربرد هرکدام را بررسی میکنیم تا انتخاب دقیقتری متناسب با شرایط کاری دستگاه داشته باشید.
بلبرینگ شیار عمیق (Deep Groove Ball Bearing)
بلبرینگ شیار عمیق پرکاربردترین نوع بلبرینگ است و بهدلیل ساختار ساده و دقت بالا، در بیشتر ماشینآلات صنعتی دیده میشود. این مدل توانایی تحمل همزمان بار شعاعی و محوری را دارد و اصطکاک بسیار کمی ایجاد میکند. بهدلیل عملکرد نرم و صدای پایین، در موتورهای الکتریکی، فنها، پمپها و وسایل خانگی دقیق استفاده میشود.
بلبرینگ تماس زاویهای (Angular Contact Ball Bearing)
این نوع بلبرینگ دارای زاویه تماس مشخص میان ساچمه و مسیر غلت است و برای تحمل ترکیبی از نیروهای شعاعی و محوری طراحی شده است. ویژگی اصلی آن انتقال نیرو در یک راستای زاویهدار است که پایداری بیشتری در سرعتهای بالا ایجاد میکند.
از بلبرینگ تماس زاویهای در گیربکسها، ماشینابزارهای دقیق، پمپهای فشار بالا و موتورهای پرسرعت استفاده میشود. در صورت نصب جفتی، میتواند بارهای محوری را در هر دو جهت تحمل کند.
بلبرینگ خودتنظیم (Self-Aligning Ball Bearing)
بلبرینگ خودتنظیم دو ردیف ساچمه و یک مسیر کروی در رینگ بیرونی دارد که اجازه میدهد محور شافت در صورت ناهممحوری، موقعیت خود را اصلاح کند. این ویژگی، آن را برای محیطهایی با انحراف محور یا دقت نصب پایین مناسب کرده است. بهطور معمول، در تجهیزاتی مانند موتورهای صنعتی بلند، نوار نقالهها و ماشینآلات کشاورزی که احتمال انحراف یا لرزش وجود دارد، بهکار میرود.
بلبرینگ کفگرد (Thrust Ball Bearing)
بلبرینگ کفگرد مخصوص تحمل بارهای محوری در امتداد محور چرخش طراحی شده است. این بلبرینگ از دو صفحه (رینگ) و مجموعهای از ساچمهها تشکیل میشود که چرخش نرم و بیصدا را فراهم میکنند. بیشترین کاربرد آن در تجهیزاتی است که محور عمودی دارند یا فشار بهصورت طولی وارد میشود؛ مانند میزهای گردان، جکهای بالابر، توربینها و محورهای عمودی پمپها. در این نوع، روانکاری منظم نقش مهمی در افزایش دوام دارد.
مزایا و محدودیتهای بلبرینگ
بلبرینگها بهدلیل اصطکاک پایین، عملکرد نرم، صدای کم و نیاز اندک به نگهداری، جایگاه ویژهای در طراحی سیستمهای چرخان دارند. بااینحال، در برابر بارهای بسیار سنگین یا ضربههای ناگهانی مقاومت محدودی دارند و ممکن است دچار افت کارایی یا آسیب شوند.
آشنایی با رولبرینگها (Roller Bearings)
رولبرینگها نوعی یاتاقان صنعتی هستند که با استفاده از غلتکهای استوانهای، مخروطی یا سوزنی، توانایی تحمل بارهای شعاعی و محوری را فراهم میکنند. طراحی مقاوم و سطح تماس گسترده آنها باعث شدهاند در صنایع سنگین مانند نورد، معدن، گیربکس صنعتی و سیستمهای حمل مواد عملکردی پایدار و بادوام داشته باشند.
انواع رولبرینگ و ویژگی هرکدام چیست؟
رولبرینگها با توجه به شکل غلتک، زاویه تماس و نوع بار، در مدلهای مختلفی تولید میشوند. هر نوع برای شرایط کاری خاصی مناسب است. در تفاوت بلبرینگ و رولبرینگ هم همین موضوع اهمیت زیادی دارد؛ چراکه نوع طراحی و نحوه انتقال نیرو در هرکدام، کاربرد آنها را تعیین میکند. در ادامه، بررسی میکنیم هر نوع رولبرینگ در چه شرایطی بیشترین بازده را دارد و انتخاب درست چطور میتواند عمر و پایداری سیستم را افزایش دهد.
رولبرینگ استوانهای (Cylindrical Roller Bearing)
در این نوع، غلتکها بهصورت استوانهای طراحی شدهاند تا تماس خطی کامل با مسیر غلت ایجاد کنند. این ساختار، توزیع یکنواخت نیرو و ظرفیت بالای تحمل بار شعاعی را فراهم میکند. رولبرینگ استوانهای برای موتورهای الکتریکی بزرگ، ژنراتورها، پمپهای صنعتی و ماشینآلات نورد فلزات مناسب است. همچنین در مدلهای چندردیفه، میتواند بارهای بیشتری را در فضای محدود تحمل کند.
رولبرینگ مخروطی (Tapered Roller Bearing)
رولبرینگ مخروطی دارای غلتکهایی با سطح شیبدار است که درون مسیرهای مخروطی رینگ داخلی و خارجی قرار میگیرند. این طراحی امکان تحمل بارهای شعاعی و محوری بهصورت همزمان را فراهم میکند.
از این نوع در چرخهای خودرو، محورهای انتقال نیرو، جعبهدندهها و توربینها استفاده میشود. نصب جفتی آن در دو جهت، پایداری محوری سیستم را به شکل چشمگیری افزایش میدهد.
رولبرینگ بشکهای (Spherical Roller Bearing)
رولبرینگ بشکهای از دو ردیف غلتک کروی تشکیل شده و ویژگی مهم آن خودتنظیمی است. این خاصیت باعث میشود در صورت انحراف یا ناهممحوری محور، عملکرد بدون سایش ادامه یابد. توانایی تحمل بارهای شعاعی بسیار زیاد و بارهای محوری متوسط باعث شده است در ماشینآلات معدنی، نوار نقاله، آسیابها و تجهیزات سنگین ساختمانی کاربرد گستردهای داشته باشد.
رولبرینگ سوزنی (Needle Roller Bearing)
در این نوع، غلتکها باریک و بلند هستند و سطح تماس زیادی با مسیر غلت دارند. به همین دلیل، رولبرینگ سوزنی میتواند بارهای سنگین را در فضاهای کوچک تحمل کند. این ویژگی آن را به گزینهای ایدهآل برای جعبهدندههای فشرده، کمپرسورها، پمپها و سیستمهای انتقال توان با محدودیت فضا تبدیل کرده است.
رولبرینگ کفگرد (Thrust Roller Bearing)
رولبرینگ کفگرد برای تحمل بارهای محوری سنگین در امتداد محور دوران ساخته شده است. بهدلیل تماس خطی غلتکها با رینگها، این نوع توان تحمل فشارهای شدید را دارد. در پرسهای صنعتی، تجهیزات نورد، جکهای هیدرولیک و سیستمهای انتقال فشار بالا استفاده میشود. طراحی مستحکم و توزیع یکنواخت نیرو، دوام و پایداری بالایی را در شرایط کاری سخت فراهم میکند.
مزایا و محدودیتهای رولبرینگ
رولبرینگها بهدلیل سطح تماس خطی میان غلتک و مسیر غلتش، توان تحمل بالایی در برابر بارهای سنگین دارند و پایداری عملکرد آنها در شرایط صنعتی سخت بسیار مطلوب است. در مقابل، بهدلیل اصطکاک بیشتر نسبت به بلبرینگها، برای سرعتهای بالا مناسب نیستند و در صورت ناهممحوری محور، ممکن است دچار سایش یا کاهش عمر کاری شوند.
تفاوت بلبرینگ و رولبرینگ از نظر طراحی و عملکرد
در نگاه اول، تفاوت بلبرینگ و رولبرینگ جزئی بهنظر میرسد؛ بااینحال، شکل عنصر غلتان و نوع تماس آن با مسیر حرکت، اصلیترین وجه تمایز میان این دو نوع بیرینگ است. بلبرینگها با ساچمههای کروی، تماس نقطهای ایجاد میکنند؛ در حالی که رولبرینگها با غلتکهای استوانهای یا مخروطی، تماس خطی دارند.
این تفاوت کوچک، موجب تغییر چشمگیر در ظرفیت تحمل بار، سرعت و دوام میشود. در بخشهای بعدی، فرق بلبرینگ و رولبرینگ از نظر طراحی، عملکرد و رفتار تحت بار بهصورت تفکیکی بررسی میشوند.
طراحی و هندسه ساخت
بلبرینگها از ساچمههای کروی با تماس نقطهای تشکیل شدهاند که حرکت نرم و دقیق را فراهم میکنند. در مقابل، رولبرینگها از غلتکهای استوانهای، مخروطی یا بشکهای بهره میبرند که با ایجاد تماس خطی، فشار را روی سطح بزرگتری توزیع میکنند.
ظرفیت تحمل بار
تماس نقطهای در بلبرینگ، تمرکز تنش را بالا میبرد و آن را برای بارهای سبک تا متوسط مناسب میسازد. در مقابل، تماس خطی رولبرینگ باعث توزیع یکنواخت نیرو و تحمل بارهای شعاعی و محوری سنگینتر میشود. رولبرینگهای مخروطی و بشکهای در کاربردهایی با بار ترکیبی بهترین کارایی را دارند.
سرعت و اصطکاک
بلبرینگها بهدلیل سطح تماس کوچکتر، اصطکاک و حرارت کمتری ایجاد میکنند و برای دورهای بالا گزینهی ایدهآلیاند. رولبرینگها با سطح تماس بزرگتر، گرمای بیشتری تولید میکنند و در سرعتهای متوسط عملکرد بهتری دارند. بااینحال، طراحیهای جدید با روانکاری دقیق، بخشی از این محدودیت را برطرف کردهاند.
صلبیت و دقت حرکتی
تماس خطی در رولبرینگها، صلبیت بیشتری ایجاد میکند و تغییر شکل اجزا تحت بار را کاهش میدهد. این ویژگی برای ماشینآلات ابزار، نورد و سیستمهای دقیق ضروری است. در مقابل، بلبرینگها با انعطاف بیشتر، حرکتی نرمتر و بیصدا ارائه میدهند که برای تجهیزات سبک و حساس مناسبتر است.
عمر کاری و دوام
بهطور کلی، رولبرینگها بهدلیل توزیع یکنواخت بار، در بارهای سنگین عمر طولانیتری دارند. بلبرینگها اگر در محدوده ظرفیت خود استفاده شوند، عملکردی مطمئن و بادوام دارند؛ اما تحت فشار بیشازحد دچار خستگی زودرس میشوند. انتخاب روانکار مناسب و تنظیم بار تاثیر زیادی بر افزایش عمر هر دو دارد.
سر و صدا و ارتعاش
بلبرینگها بهدلیل تماس نقطهای و حرکت یکنواخت ساچمهها، صدای کمتری تولید میکنند و برای کاربردهایی با نیاز به سکوت (مثل تجهیزات پزشکی یا الکترونیکی) ایدهآلاند. رولبرینگها بهدلیل تماس خطی و وزن بیشتر غلتکها صدای بالاتری ایجاد میکنند؛ هرچند در سیستمهای صنعتی مقاوم، این صدا تاثیر محسوسی بر عملکرد ندارد.
هزینه و نگهداری
بلبرینگها از نظر ساخت و جایگزینی ارزانترند و در دسترستر محسوب میشوند. رولبرینگهای تخصصی مانند نوع مخروطی و بشکهای از نظر قیمت در سطح بالاتری قرار دارند؛ در عوض طول عمر و پایداری عملکرد بیشتری ارائه میدهند. در صنایع سنگین، استفاده از رولبرینگ موجب کاهش توقف تولید و هزینه نگهداری در بلندمدت میشود.
پایداری در شرایط خاص
در میان انواع بلبرینگ و رولبرینگ، مدلهای رولبرینگ در دماهای بالا، شوکهای مکانیکی و محیطهای آلوده عملکرد پایدارتری دارند. طراحی مقاوم و آببندهای چندلایه از نفوذ گردوغبار جلوگیری میکند. در مقابل، بلبرینگها در محیطهای تمیز و دمای کنترلشده، بیشترین بازده و دقت حرکتی را ارائه میدهند.
تفاوت بلبرینگ و رولبرینگ در یک نگاه
| ویژگیها | بلبرینگ (Ball Bearing) | رولبرینگ (Roller Bearing) |
| شکل عنصر غلتان | ساچمههای کروی | غلتکهای استوانهای، مخروطی یا بشکهای |
| نوع تماس با مسیر غلتش | نقطهای (Point Contact) | خطی (Line Contact) |
| ظرفیت تحمل بار | سبک تا متوسط | سنگین و ضربهای |
| سرعت چرخش مجاز | بسیار بالا | متوسط تا پایین |
| اصطکاک و حرارت تولیدی | بسیار کم | بیشتر بهدلیل تماس خطی |
| دقت حرکتی و نرمی عملکرد | بالا و بیصدا | کمتر، با صدای بیشتر در دور بالا |
| مقاومت در برابر شوک و انحراف محور | محدود | بالا، بهویژه در انواع بشکهای و مخروطی |
| موارد کاربرد رایج | موتورهای الکتریکی، پمپها، فنها | گیربکسها، نوردها، نوار نقالهها، تجهیزات سنگین |
تصمیم آگاهانه، مسیر حرکت روانتر
تفاوت بلبرینگ و رولبرینگ فقط در شکل ظاهری خلاصه نمیشود؛ این تفاوتها بر عملکرد، ظرفیت تحمل بار و طول عمر دستگاه هم تاثیر میگذارند. بلبرینگها در سرعتهای بالا، بازده کاری روانتری دارند.
در حالی که رولبرینگها برای تحمل بارهای سنگینتر گزینهای مطمئنتر هستند. اکنون که فرق رولبرینگ و بلبرینگ را میدانید، میتوانید با خریدی آگاهانه، هزینههای نگهداری را به حداقل برسانید.
سوالات متداول
1.تفاوت بلبرینگ و رولبرینگ چیست؟
بلبرینگ تماس نقطهای دارد و برای سرعتهای بالا مناسب است؛ در مقابل، رولبرینگ تماس خطی دارد و بارهای سنگینتر را تحمل میکند.
2.کدام گزینه برای دستگاه من بهتر است؟
اگر دستگاه با سرعت زیاد و بار سبک کار میکند، بلبرینگ مناسبتر است. برای بارهای سنگین یا صنعتی هم رولبرینگ انتخاب بهتری است.
3.آیا میتوان رولبرینگ را جای بلبرینگ استفاده کرد؟
خیر؛ زیرا طراحی و نوع تماس متفاوت است و جایگزینی اشتباه میتواند باعث افزایش اصطکاک و کاهش عمر سیستم شود.
