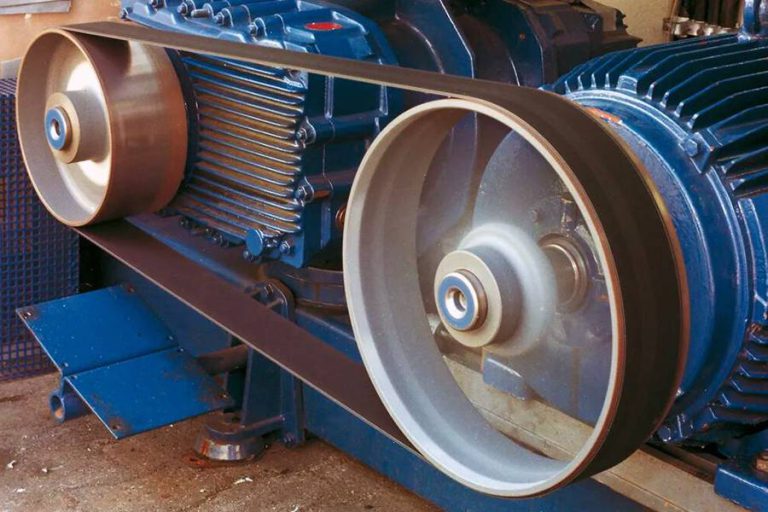

محاسبه دور موتور با پولی

محاسبه دور موتور با پولی یکی از مهم‌ترین محاسبات در طراحی و اجرای سیستم‌های انتقال قدرت است. در بسیاری از ماشین‌آلات صنعتی، تجهیزات تولیدی، نوار نقاله‌ها، فن‌ها، کمپرسورها و دستگاه‌های مکانیکی، دور مورد نیاز شفت خروجی با سرعت الکتروموتور یکسان نیست. در این شرایط می‌توان با استفاده از پولی و تسمه، سرعت چرخش شفت را کاهش یا افزایش داد.

انتخاب صحیح قطر پولی‌ها علاوه بر کنترل سرعت، روی گشتاور خروجی، سرعت تسمه و عملکرد کلی سیستم انتقال قدرت نیز تأثیر می‌گذارد. به همین دلیل، قبل از انتخاب پولی و تسمه باید نسبت دور مورد نیاز و قطر مناسب پولی‌ها محاسبه شود.

در این مقاله با فرمول محاسبه دور موتور با پولی، نسبت انتقال، روش محاسبه قطر پولی و نحوه کاهش یا افزایش دور آشنا می‌شویم. همچنین در ادامه، محاسبه سرعت خطی تسمه، گشتاور شفت و چند مثال کاربردی برای موتورهای ۱۴۰۰ و ۱۵۰۰ دور را بررسی می‌کنیم.

محاسبه دور موتور با پولی چگونه انجام می‌شود؟

در یک سیستم پولی و تسمه، پولی متصل به شفت موتور، پولی محرک و پولی متصل به شفت دستگاه، پولی متحرک نام دارد. هنگامی که موتور شروع به چرخش می‌کند، حرکت پولی محرک از طریق تسمه به پولی متحرک منتقل می‌شود.

مبنای محاسبه دور در این سیستم، رابطه بین قطر پولی‌ها و سرعت چرخش آن‌ها است. در حالت ایده‌آل و با صرف‌نظر از لغزش تسمه، سرعت خطی تسمه در محل تماس با دو پولی یکسان در نظر گرفته می‌شود. در نتیجه، رابطه زیر برقرار است:

N₁ × D₁ = N₂ × D₂

در این رابطه:

• N₁: دور پولی محرک یا دور موتور بر حسب RPM
• N₂: دور پولی متحرک یا دور خروجی بر حسب RPM
• D₁: قطر پولی محرک یا پولی موتور
• D₂: قطر پولی متحرک یا پولی دستگاه

بنابراین، هرچه قطر پولی متحرک نسبت به پولی موتور بزرگ‌تر باشد، دور خروجی کمتر خواهد شد. برعکس، اگر پولی متحرک کوچک‌تر از پولی موتور باشد، دور خروجی افزایش پیدا می‌کند.

برای مثال، اگر یک الکتروموتور ۱۴۰۰ دور داشته باشیم و قطر پولی موتور ۱۰۰ میلی‌متر و قطر پولی دستگاه ۲۰۰ میلی‌متر باشد، دور خروجی به صورت زیر محاسبه می‌شود:

N₂ = (۱۴۰۰ × ۱۰۰) ÷ ۲۰۰

N₂ = ۷۰۰ RPM

در نتیجه، دور شفت خروجی در حالت ایده‌آل از ۱۴۰۰ به ۷۰۰ دور بر دقیقه کاهش پیدا می‌کند.

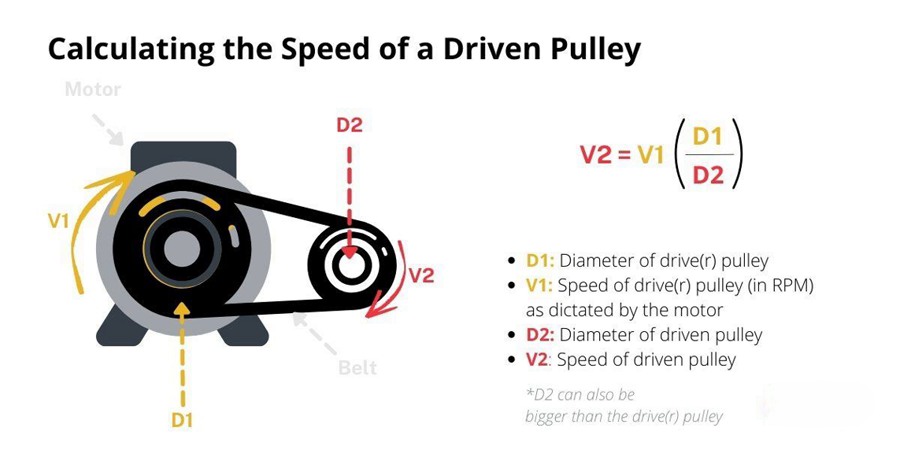

فرمول محاسبه دور موتور با پولی

برای محاسبه مستقیم دور خروجی، می‌توان رابطه اصلی را به شکل زیر نوشت:

N₂ = (N₁ × D₁) ÷ D₂

این فرمول زمانی استفاده می‌شود که دور موتور و قطر هر دو پولی را داشته باشیم و بخواهیم دور شفت خروجی را محاسبه کنیم.

در این فرمول:

• N₁: دور ورودی یا دور موتور
• D₁: قطر پولی موتور
• D₂: قطر پولی دستگاه
• N₂: دور خروجی شفت

برای مثال، اگر دور موتور ۱۵۰۰ RPM باشد و پولی موتور ۸۰ میلی‌متر و پولی دستگاه ۲۴۰ میلی‌متر قطر داشته باشد:

N₂ = (۱۵۰۰ × ۸۰) ÷ ۲۴۰

N₂ = ۵۰۰ RPM

بنابراین، با این ترکیب پولی، دور خروجی به ۵۰۰ دور بر دقیقه می‌رسد.

اگر برای یک سیستم انتقال قدرت به جای تغییر قطر پولی نیاز به کنترل مستقیم سرعت موتور داشته باشیم، استفاده از اینورتر می‌تواند گزینه دیگری باشد. در چنین شرایطی بررسی قیمت اینورتر و انتخاب درایو متناسب با توان و مشخصات موتور، قبل از تصمیم‌گیری اهمیت دارد.

محاسبه قطر پولی برای رسیدن به دور مورد نیاز

گاهی دور موتور و دور مورد نیاز دستگاه مشخص است، اما قطر پولی مناسب را نمی‌دانیم. در این شرایط می‌توان قطر پولی را از همان رابطه اصلی محاسبه کرد.

برای محاسبه قطر پولی دستگاه، فرمول زیر استفاده می‌شود:

D₂ = (N₁ × D₁) ÷ N₂

فرض کنید یک الکتروموتور ۱۴۰۰ دور داریم و قطر پولی موتور ۱۰۰ میلی‌متر است. اگر دستگاه به دور ۷۰۰ RPM نیاز داشته باشد، قطر پولی دستگاه به صورت زیر محاسبه می‌شود:

D₂ = (۱۴۰۰ × ۱۰۰) ÷ ۷۰۰

D₂ = ۲۰۰ میلی‌متر

بنابراین، برای کاهش دور موتور از ۱۴۰۰ به ۷۰۰ دور بر دقیقه، در شرایط ایده‌آل می‌توان از پولی ۱۰۰ میلی‌متری روی موتور و پولی ۲۰۰ میلی‌متری روی دستگاه استفاده کرد.

البته این مقدار، قطر تئوری مورد نیاز را مشخص می‌کند و برای انتخاب نهایی باید عواملی مانند نوع تسمه، توان موتور، حداقل قطر مجاز پولی، سرعت تسمه، شرایط کاری و ظرفیت انتقال توان نیز بررسی شوند.

در صورتی که هنوز موتور مناسب برای سیستم انتخاب نشده باشد، می‌توان ابتدا توان، دور و شرایط کاری را مشخص کرد و سپس برای خرید الکتروموتور متناسب با نیاز دستگاه اقدام کرد.

نسبت انتقال پولی چیست؟

نسبت انتقال پولی مشخص می‌کند که سرعت شفت خروجی نسبت به شفت ورودی چه مقدار تغییر می‌کند. این نسبت را می‌توان با استفاده از دور دو شفت یا قطر دو پولی محاسبه کرد:

i = N₁ ÷ N₂ = D₂ ÷ D₁

در این رابطه:

• i: نسبت انتقال
• N₁: دور ورودی یا دور موتور
• N₂: دور خروجی
• D₁: قطر پولی محرک
• D₂: قطر پولی متحرک

برای مثال، اگر قطر پولی موتور ۸۰ میلی‌متر و قطر پولی دستگاه ۲۴۰ میلی‌متر باشد:

i = ۲۴۰ ÷ ۸۰ = ۳

نسبت انتقال برابر ۳ است؛ یعنی دور خروجی یک‌سوم دور ورودی خواهد بود. اگر موتور با سرعت ۱۵۰۰ RPM کار کند:

N₂ = ۱۵۰۰ ÷ ۳ = ۵۰۰ RPM

بنابراین، دور خروجی ۵۰۰ دور بر دقیقه خواهد بود.

در سیستم‌هایی که کاهش دور بیشتری مورد نیاز است، ممکن است استفاده از پولی به‌تنهایی کافی نباشد و انتخاب یک گیربکس صنعتی مناسب، راهکار بهتری باشد. در این حالت نسبت تبدیل، گشتاور خروجی و شرایط کاری دستگاه باید به صورت هم‌زمان بررسی شوند.

محاسبه نسبت دور پولی با استفاده از قطر پولی‌ها

یکی از سریع‌ترین روش‌های محاسبه نسبت دور پولی، مقایسه قطر پولی محرک و متحرک است. در این روش، نیازی به اندازه‌گیری مستقیم سرعت خروجی نیست و می‌توان نسبت تغییر دور را از روی قطر پولی‌ها به دست آورد.

برای مثال:

• قطر پولی موتور: ۸۰ میلی‌متر
• قطر پولی دستگاه: ۲۴۰ میلی‌متر
• دور موتور: ۱۵۰۰ RPM

ابتدا نسبت انتقال را محاسبه می‌کنیم:

۲۴۰ ÷ ۸۰ = ۳

سپس دور موتور را بر این نسبت تقسیم می‌کنیم:

۱۵۰۰ ÷ ۳ = ۵۰۰ RPM

در نتیجه، دور خروجی برابر با ۵۰۰ دور بر دقیقه است.

این روش برای محاسبات اولیه سیستم‌های انتقال قدرت بسیار کاربردی است، اما در طراحی نهایی باید عواملی مانند لغزش تسمه و راندمان واقعی انتقال قدرت نیز در نظر گرفته شوند.

اگر هدف از کاهش دور، افزایش گشتاور و انتقال توان به یک ماشین صنعتی باشد، انتخاب نوع مناسب گیربکس نیز اهمیت زیادی دارد. بررسی کاربرد انواع گیربکس صنعتی می‌تواند در انتخاب سیستم انتقال قدرت متناسب با نوع ماشین‌آلات کمک‌کننده باشد.
پارت دوم را با تمرکز روی کاهش و افزایش دور، سرعت تسمه، گشتاور و محاسبات تکمیلی می‌چینیم. ضمن اینکه انکرهای تجاری را هم فقط جایی آوردم که از نظر معنایی طبیعی باشند.

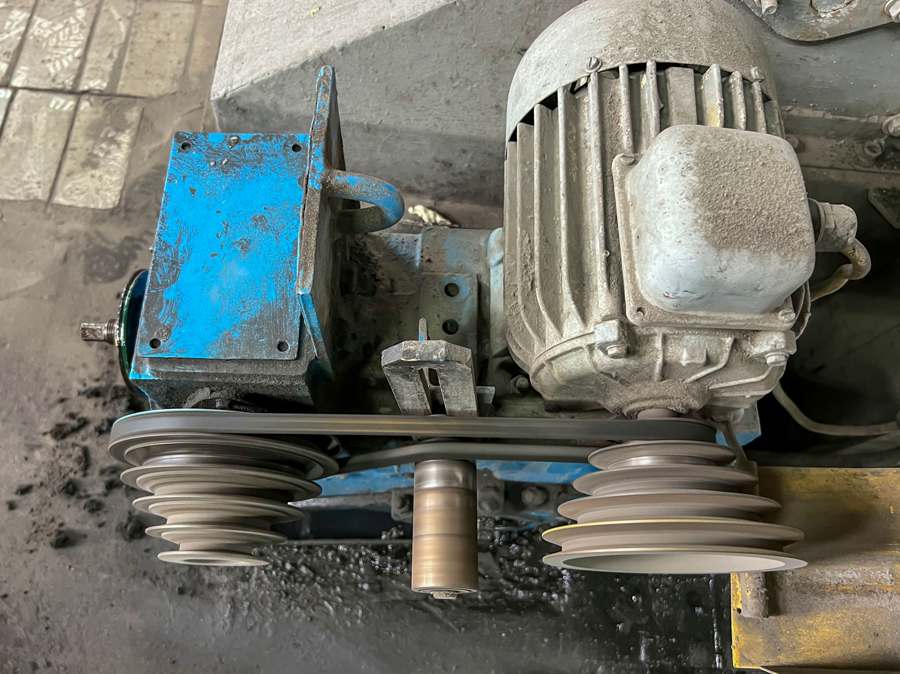

کاهش دور موتور با پولی

یکی از رایج‌ترین کاربردهای سیستم پولی و تسمه، کاهش دور موتور است. بسیاری از ماشین‌آلات صنعتی و تجهیزات مکانیکی به سرعتی کمتر از دور نامی الکتروموتور نیاز دارند. در این شرایط می‌توان با انتخاب پولی متحرک با قطر بزرگ‌تر از پولی محرک، سرعت شفت خروجی را کاهش داد.

برای کاهش دور موتور با پولی باید قطر پولی دستگاه از قطر پولی موتور بزرگ‌تر باشد:

D₂ > D₁

هرچه نسبت قطر پولی متحرک به پولی محرک بیشتر باشد، کاهش دور نیز بیشتر خواهد بود.

برای مثال، اگر دور موتور ۱۴۰۰ دور بر دقیقه، قطر پولی موتور ۱۰۰ میلی‌متر و قطر پولی دستگاه ۳۰۰ میلی‌متر باشد، دور خروجی به صورت زیر محاسبه می‌شود:

N₂ = (۱۴۰۰ × ۱۰۰) ÷ ۳۰۰

N₂ ≈ ۴۶۷ RPM

بنابراین دور شفت خروجی در شرایط ایده‌آل حدود ۴۶۷ دور بر دقیقه خواهد بود.

کاهش دور با پولی زمانی کاربرد زیادی دارد که نسبت کاهش مورد نیاز محدود باشد و سیستم بتواند توان و گشتاور مورد نیاز دستگاه را از طریق تسمه و پولی منتقل کند. در نسبت‌های کاهش بالاتر یا کاربردهایی که به گشتاور خروجی زیادی نیاز دارند، ممکن است استفاده از گیربکس راهکار مناسب‌تری باشد.

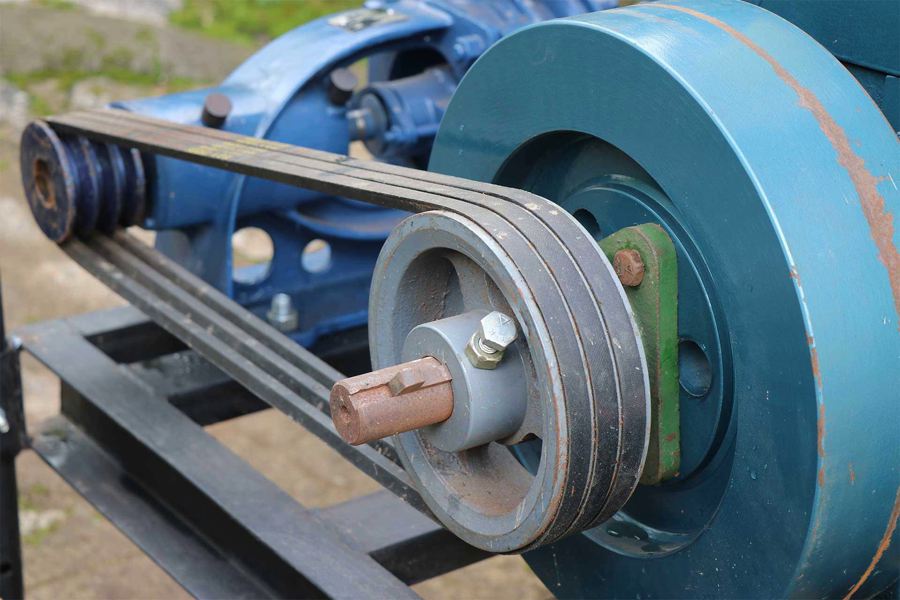

افزایش دور موتور با پولی

پولی و تسمه فقط برای کاهش سرعت استفاده نمی‌شوند. در برخی ماشین‌آلات لازم است شفت خروجی با سرعتی بیشتر از دور موتور کار کند. در این حالت باید قطر پولی متحرک از قطر پولی محرک کوچک‌تر باشد:

D₂ < D₁

برای مثال، فرض کنید دور موتور ۱۴۰۰ RPM و قطر پولی موتور ۲۰۰ میلی‌متر باشد. اگر قطر پولی دستگاه ۱۰۰ میلی‌متر انتخاب شود:

N₂ = (۱۴۰۰ × ۲۰۰) ÷ ۱۰۰

N₂ = ۲۸۰۰ RPM

در این حالت، دور خروجی در شرایط ایده‌آل دو برابر دور موتور خواهد بود.

البته افزایش دور به معنی افزایش توان خروجی نیست. با افزایش سرعت شفت، گشتاور قابل دسترس کاهش پیدا می‌کند و انتخاب نسبت پولی باید بر اساس نیاز واقعی دستگاه انجام شود. همچنین حداکثر سرعت مجاز تسمه و پولی، نوع تسمه و شرایط مکانیکی سیستم باید در نظر گرفته شود.

اگر هدف کنترل متغیر سرعت موتور باشد، سیستم پولی تنها گزینه موجود نیست و می‌توان از درایو فرکانس متغیر نیز استفاده کرد. در این حالت بررسی قیمت اینورتر و انتخاب مدل متناسب با توان، ولتاژ و نوع موتور اهمیت پیدا می‌کند.

فرمول محاسبه سرعت خطی تسمه

در طراحی سیستم‌های پولی و تسمه، علاوه بر دور خروجی باید سرعت حرکت تسمه نیز بررسی شود. سرعت خطی تسمه به قطر پولی و سرعت چرخش آن وابسته است و از رابطه زیر به دست می‌آید:

V = (π × D × N) ÷ ۶۰

در این رابطه:

• V: سرعت خطی تسمه بر حسب متر بر ثانیه
• D: قطر پولی بر حسب متر
• N: سرعت چرخش پولی بر حسب دور بر دقیقه
• π: عدد پی، تقریباً برابر با ۳.۱۴

برای مثال، اگر قطر پولی ۲۰۰ میلی‌متر یا ۰.۲ متر و سرعت چرخش آن ۱۴۰۰ RPM باشد:

V = (۳.۱۴ × ۰.۲ × ۱۴۰۰) ÷ ۶۰

V ≈ ۱۴.۶۶ m/s

سرعت تسمه یکی از پارامترهای مهم در انتخاب تسمه و پولی است. افزایش بیش از حد سرعت می‌تواند روی عمر تسمه، میزان لرزش، گرمای ایجادشده و قابلیت انتقال توان تأثیر بگذارد.

محاسبه گشتاور شفت با پولی

در سیستم‌های انتقال قدرت، فقط سرعت خروجی اهمیت ندارد و گشتاور نیز باید متناسب با نیاز دستگاه محاسبه شود. زمانی که با استفاده از پولی سرعت خروجی کاهش پیدا می‌کند، گشتاور خروجی در حالت ایده‌آل افزایش می‌یابد.

برای محاسبه گشتاور شفت موتور از رابطه زیر استفاده می‌شود:

T = (۹۵۵۰ × P) ÷ N

در این رابطه:

• T: گشتاور بر حسب نیوتن‌متر
• P: توان موتور بر حسب کیلووات
• N: سرعت چرخش بر حسب RPM

برای مثال، اگر توان موتور ۳ کیلووات و دور آن ۱۴۰۰ RPM باشد:

T₁ = (۹۵۵۰ × ۳) ÷ ۱۴۰۰

T₁ ≈ ۲۰.۴۶ N·m

اگر نسبت انتقال پولی برابر ۲ باشد، گشتاور خروجی در شرایط ایده‌آل تقریباً دو برابر خواهد شد:

T₂ ≈ ۲۰.۴۶ × ۲ = ۴۰.۹۲ N·m

اما در سیستم واقعی بخشی از توان به دلیل تلفات انتقال از بین می‌رود. بنابراین برای محاسبه دقیق‌تر باید راندمان سیستم نیز در نظر گرفته شود:

T₂ ≈ T₁ × i × η

که در آن η راندمان انتقال قدرت است.

برای مثال، اگر نسبت انتقال ۲ و راندمان سیستم ۹۵ درصد باشد:

T₂ ≈ ۲۰.۴۶ × ۲ × ۰.۹۵

T₂ ≈ ۳۸.۹ N·m

بنابراین، در طراحی واقعی نباید افزایش گشتاور را بدون درنظرگرفتن راندمان انتقال محاسبه کرد.

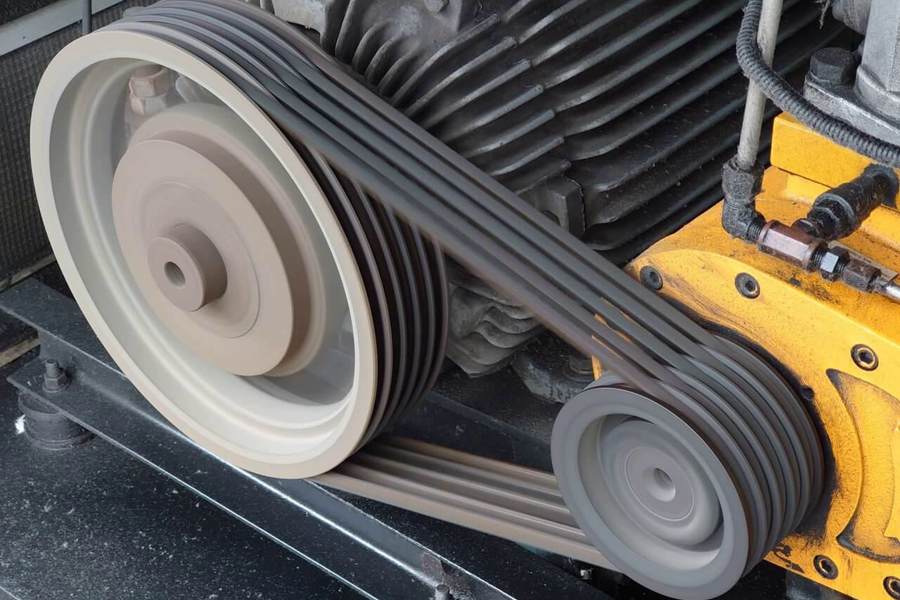

محاسبات پولی و تسمه در سیستم انتقال قدرت

برای طراحی صحیح یک سیستم پولی و تسمه، محاسبه دور موتور تنها یکی از مراحل کار است. قطر پولی، فاصله بین دو محور، طول تسمه، سرعت تسمه، توان موتور و گشتاور خروجی باید در کنار یکدیگر بررسی شوند.

مهم‌ترین پارامترهای مورد نیاز عبارت‌اند از:

• دور موتور
• دور مورد نیاز شفت خروجی
• قطر پولی محرک
• قطر پولی متحرک
• نسبت انتقال
• توان موتور
• گشتاور مورد نیاز
• سرعت خطی تسمه
• فاصله بین دو محور
• طول تسمه
• نوع و مقطع تسمه
• راندمان انتقال قدرت

به عنوان مثال، اگر دور خروجی مورد نیاز مشخص باشد اما توان موتور انتخاب نشده باشد، تنها محاسبه قطر پولی کافی نیست. ابتدا باید مشخص شود دستگاه چه میزان توان و گشتاور نیاز دارد و سپس خرید الکتروموتور بر اساس این پارامترها انجام شود.

از طرف دیگر، اگر کاهش دور بسیار زیاد باشد، استفاده از چند مرحله پولی یا گیربکس می‌تواند نسبت انتقال مورد نیاز را فراهم کند. در چنین شرایطی بررسی گیربکس صنعتی و مقایسه آن با سیستم پولی و تسمه می‌تواند به انتخاب مناسب‌تر سیستم انتقال قدرت کمک کند.

محاسبه طول تسمه بین دو پولی

در طراحی سیستم پولی و تسمه، طول تسمه نیز باید متناسب با قطر پولی‌ها و فاصله بین محورهای آن‌ها انتخاب شود. برای دو پولی با قطر متفاوت و آرایش باز، طول تقریبی تسمه را می‌توان از رابطه زیر محاسبه کرد:

L = ۲C + [π(D₁ + D₂) ÷ ۲] + [(D₂ – D₁)² ÷ ۴C]

در این رابطه:

• L: طول تقریبی تسمه
• C: فاصله مرکز دو پولی
• D₁: قطر پولی کوچک‌تر
• D₂: قطر پولی بزرگ‌تر

برای انتخاب نهایی تسمه باید مشخصات استاندارد سازنده، نوع تسمه و شرایط نصب نیز بررسی شود. همچنین در سیستم‌های صنعتی، کشش صحیح تسمه و هم‌راستایی دو پولی برای جلوگیری از لغزش و کاهش استهلاک اهمیت زیادی دارد.

چه عواملی باعث اختلاف دور محاسبه‌شده و دور واقعی می‌شوند؟

فرمول محاسبه دور موتور با پولی بر اساس شرایط ایده‌آل نوشته می‌شود. در عمل ممکن است دور واقعی شفت خروجی کمی با مقدار محاسبه‌شده تفاوت داشته باشد. مهم‌ترین عوامل مؤثر عبارت‌اند از:

• لغزش تسمه روی پولی
• کشش نامناسب تسمه
• فرسودگی یا کشیدگی تسمه
• عدم هم‌راستایی پولی‌ها
• افت توان و تلفات مکانیکی
• بار بیش از ظرفیت سیستم

به همین دلیل، مقدار به‌دست‌آمده از فرمول باید به عنوان مقدار تئوری در نظر گرفته شود و در طراحی نهایی، مشخصات واقعی تجهیزات و شرایط کاری نیز بررسی شود.

مثال محاسبه دور موتور با پولی در الکتروموتور ۱۴۰۰ دور

برای درک بهتر نحوه محاسبه دور موتور با پولی، یک مثال عملی را بررسی کنیم. فرض کنید یک الکتروموتور با سرعت ۱۴۰۰ دور بر دقیقه داریم و می‌خواهیم با استفاده از پولی و تسمه، سرعت شفت خروجی را کاهش دهیم.

قطر پولی متصل به موتور را ۱۲۰ میلی‌متر و قطر پولی دستگاه را ۳۰۰ میلی‌متر در نظر می‌گیریم. برای محاسبه دور خروجی از رابطه زیر استفاده می‌کنیم:

N₂ = (N₁ × D₁) ÷ D₂

مقادیر مسئله را جایگذاری می‌کنیم:

N₂ = (۱۴۰۰ × ۱۲۰) ÷ ۳۰۰

N₂ = ۵۶۰ RPM

بنابراین، دور شفت خروجی در شرایط ایده‌آل برابر با ۵۶۰ دور بر دقیقه خواهد بود.

در این مثال نسبت انتقال نیز به شکل زیر محاسبه می‌شود:

i = D₂ ÷ D₁

i = ۳۰۰ ÷ ۱۲۰ = ۲.۵

یعنی سرعت خروجی برابر با ۱ ÷ ۲.۵ سرعت موتور است:

۱۴۰۰ ÷ ۲.۵ = ۵۶۰ RPM

اگر توان موتور ۳ کیلووات باشد، گشتاور موتور نیز از رابطه زیر به دست می‌آید:

T₁ = (۹۵۵۰ × ۳) ÷ ۱۴۰۰

T₁ ≈ ۲۰.۴۶ N·m

با فرض راندمان ۹۵ درصد برای انتقال قدرت، گشتاور خروجی تقریباً برابر است با:

T₂ ≈ ۲۰.۴۶ × ۲.۵ × ۰.۹۵

T₂ ≈ ۴۸.۶ N·m

این مثال نشان می‌دهد که با کاهش دور موتور، گشتاور قابل دسترس در شفت خروجی افزایش پیدا می‌کند؛ البته مقدار واقعی گشتاور به راندمان سیستم، وضعیت تسمه، بار دستگاه و سایر تلفات مکانیکی نیز وابسته است.

جدول محاسبه دور موتور با پولی

برای محاسبه سریع دور خروجی می‌توان از جدول زیر استفاده کرد. مقادیر جدول بر اساس شرایط ایده‌آل و بدون درنظرگرفتن لغزش تسمه محاسبه شده‌اند.

برای استفاده از جدول کافی است دور موتور و قطر پولی‌ها را با شرایط سیستم مورد نظر مقایسه کرده و سپس در صورت نیاز، مقدار دقیق دور خروجی را با فرمول محاسبه کنید.

برای موتور ۱۴۰۰ دور چه پولی انتخاب کنیم؟

انتخاب پولی مناسب برای موتور ۱۴۰۰ دور به دور مورد نیاز دستگاه بستگی دارد. نمی‌توان صرفاً بر اساس ۱۴۰۰ دور بودن موتور، یک قطر مشخص را برای پولی انتخاب کرد.

برای مثال، اگر دستگاه به ۷۰۰ RPM نیاز داشته باشد، نسبت انتقال مورد نیاز برابر ۲ است. در این شرایط می‌توان ترکیب‌هایی مانند پولی ۱۰۰ و ۲۰۰ میلی‌متر یا ۱۵۰ و ۳۰۰ میلی‌متر را در نظر گرفت؛ البته انتخاب نهایی باید با توجه به محدودیت‌های فنی تسمه و پولی انجام شود.

اگر دستگاه به ۴۶۷ RPM نیاز داشته باشد، نسبت انتقال تقریباً ۳ خواهد بود. برای مثال:

i = ۳۰۰ ÷ ۱۰۰ = ۳

بنابراین با پولی ۱۰۰ میلی‌متری روی موتور و پولی ۳۰۰ میلی‌متری روی دستگاه:

N₂ = ۱۴۰۰ ÷ ۳ ≈ ۴۶۷ RPM

در سیستم‌های صنعتی، انتخاب قطر نهایی پولی باید علاوه بر نسبت دور، با ظرفیت انتقال توان، سرعت مجاز تسمه و شرایط نصب نیز هماهنگ باشد.

پولی بهتر است یا گیربکس برای کاهش دور موتور؟

پولی و تسمه و گیربکس هر دو برای تغییر سرعت و انتقال قدرت استفاده می‌شوند، اما شرایط استفاده از آن‌ها یکسان نیست.

سیستم پولی و تسمه در کاربردهایی که به تغییر دور نسبتاً ساده، فاصله بین دو شفت یا انتقال قدرت انعطاف‌پذیر نیاز دارند، گزینه مناسبی است. در مقابل، زمانی که کاهش دور زیاد، گشتاور بالا، ابعاد مشخص یا انتقال قدرت دقیق‌تر مورد نیاز باشد، گیربکس می‌تواند انتخاب مناسب‌تری باشد.

در برخی ماشین‌آلات نیز ترکیب این دو سیستم استفاده می‌شود؛ یعنی ابتدا سرعت موتور با پولی تغییر کرده و سپس گیربکس وظیفه کاهش دور و افزایش گشتاور را بر عهده می‌گیرد.

برای انتخاب سیستم مناسب، باید عواملی مانند توان موتور، دور ورودی، دور خروجی، گشتاور، فضای نصب، ساعات کاری و نوع بار بررسی شوند. مطالعه درباره کاربرد انواع گیربکس صنعتی نیز می‌تواند دید مناسبی برای انتخاب نوع سیستم انتقال قدرت ایجاد کند.

نکات مهم در محاسبه دور موتور با پولی

برای جلوگیری از خطا در طراحی سیستم پولی و تسمه، نکات زیر را در نظر بگیرید:

• دور موتور و دور خروجی را با واحد یکسان، یعنی RPM، در فرمول قرار دهید.
• قطر هر دو پولی را با واحد یکسان وارد کنید.
• برای کاهش دور، قطر پولی متحرک باید از پولی محرک بزرگ‌تر باشد.
• برای افزایش دور، قطر پولی متحرک باید از پولی محرک کوچک‌تر باشد.
• محاسبه تئوری دور، لغزش تسمه و تلفات سیستم را در نظر نمی‌گیرد.
• برای انتخاب تسمه باید توان منتقل‌شده و سرعت خطی آن بررسی شود.
• کشش تسمه و هم‌راستایی پولی‌ها روی عملکرد سیستم تأثیر مستقیم دارند.
• در نسبت‌های انتقال بالا، بررسی امکان استفاده از گیربکس یا چند مرحله انتقال ضروری است.
• برای افزایش دور، محدودیت سرعت مجاز پولی و تسمه را حتماً بررسی کنید.

جمع‌بندی

محاسبه دور موتور با پولی بر اساس رابطه بین قطر پولی‌ها و سرعت چرخش آن‌ها انجام می‌شود. فرمول اصلی این محاسبه عبارت است از:

N₁ × D₁ = N₂ × D₂

با استفاده از این رابطه می‌توان دور خروجی، نسبت انتقال و قطر پولی مورد نیاز را محاسبه کرد. اگر قطر پولی متحرک از پولی موتور بزرگ‌تر باشد، سرعت خروجی کاهش پیدا می‌کند و اگر قطر پولی متحرک کوچک‌تر باشد، دور خروجی افزایش خواهد یافت.

با این حال، طراحی یک سیستم انتقال قدرت فقط به محاسبه دور محدود نمی‌شود. توان موتور، گشتاور، سرعت تسمه، طول تسمه، راندمان انتقال و شرایط کاری نیز باید بررسی شوند. در صورت نیاز به کاهش دورهای بالاتر یا افزایش گشتاور، استفاده از گیربکس صنعتی می‌تواند در کنار یا به جای سیستم پولی و تسمه مورد بررسی قرار گیرد.

در نهایت، انتخاب صحیح نسبت انتقال و تجهیزات متناسب با شرایط کاری باعث می‌شود سیستم انتقال قدرت با راندمان مناسب، استهلاک کمتر و عملکرد پایدارتر کار کند.

سوالات متداول

محاسبه دور موتور با پولی چگونه انجام می‌شود؟

برای محاسبه دور خروجی، دور موتور را در قطر پولی محرک ضرب کرده و حاصل را بر قطر پولی متحرک تقسیم می‌کنیم:

N₂ = (N₁ × D₁) ÷ D₂

فرمول محاسبه دور پولی چیست؟

فرمول اصلی محاسبه دور در سیستم پولی و تسمه به صورت زیر است:

N₁ × D₁ = N₂ × D₂

چگونه دور موتور را با پولی کاهش دهیم؟

برای کاهش دور، باید قطر پولی متحرک از قطر پولی محرک بزرگ‌تر باشد. مقدار دور خروجی از تقسیم دور موتور در نسبت انتقال به دست می‌آید.

چگونه دور موتور را با پولی افزایش دهیم؟

برای افزایش دور، قطر پولی متحرک باید از قطر پولی محرک کوچک‌تر باشد. هرچه نسبت قطر پولی محرک به پولی متحرک بیشتر باشد، دور خروجی نیز بیشتر خواهد شد.

برای موتور ۱۴۰۰ دور چه پولی مناسب است؟

قطر پولی مناسب به دور مورد نیاز دستگاه بستگی دارد. ابتدا باید دور خروجی مورد نیاز مشخص شود و سپس با استفاده از فرمول نسبت پولی، قطر مناسب محاسبه شود.

آیا با کاهش دور موتور، گشتاور افزایش پیدا می‌کند؟

بله، در شرایط ایده‌آل با کاهش دور، گشتاور خروجی افزایش پیدا می‌کند. در سیستم واقعی باید راندمان انتقال قدرت و تلفات مکانیکی نیز در محاسبه گشتاور خروجی لحاظ شوند.
