یک پارامتر بسیار مهم در انتخاب گیربکس، نسبت تبدیل گیربکس حلزونی است. این نسبت تعیین میکند که سرعت ورودی موتور تا چه اندازه در خروجی کاهش پیدا کرده کند و در مقابل، گشتاور تا چه میزان افزایش مییابد. به بیانی دیگر، میتوان گفت که هرچه نسبت تبدیل بالاتر باشد، سرعت خروجی کمتر و قدرت چرخشی بیشتر خواهد بود. در کاربردهای صنعتی مانند نوار نقالهها، بالابرها و ماشینآلات سنگین این نسبت اهمیت بسیار زیادی دارد.

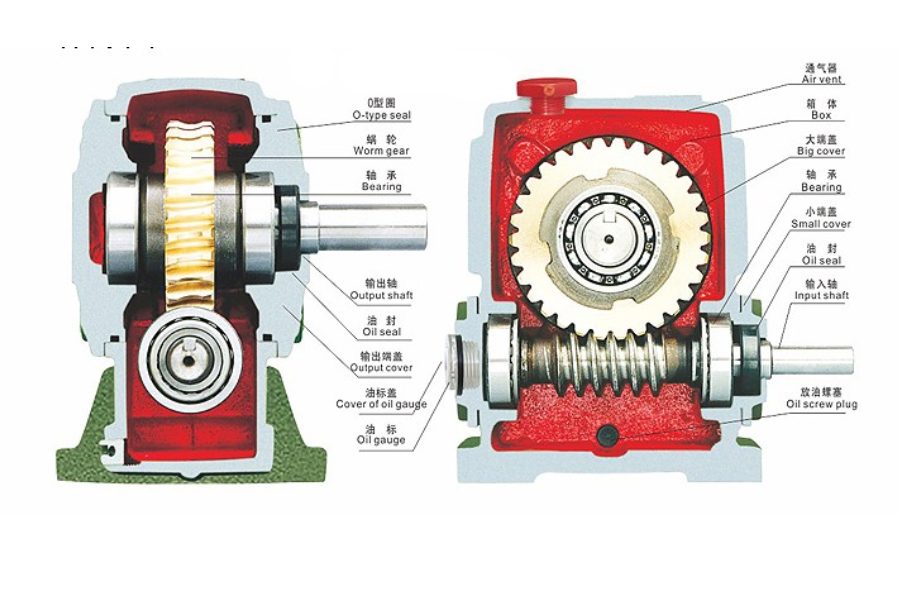

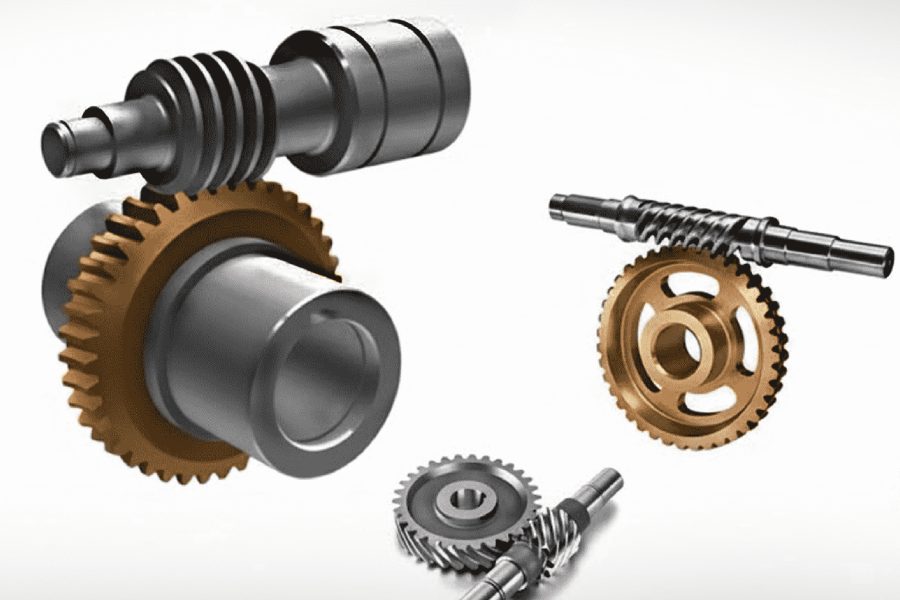

گیربکس حلزونی، یک ماردون (حلزون) و یک چرخدنده برنزی دارد که سبب انتقال قدرت با زاویه ۹۰ درجه میشود. این ساختار سبب شده تا امکان دستیابی به نسبتهای تبدیل بسیار بالا در یک مرحله فراهم شود. طراحی منحصربفرد این گیربکس آن را از بسیاری از گیربکسهای دیگر متمایز میکند.
اگر نسبت تبدیل این گیربکسها کمتر از نیاز انتخاب شود، دستگاه توان کافی برای جابهجایی بار نخواهد داشت. در صورتی که بیش از حد باشد، سرعت سیستم به شدت کاهش پیدا میکند. بنابراین درک دقیق نسبت تبدیل گیربکس حلزونی برای تکنسینها بسیار مهم است.
فرمول و روش محاسبه نسبت تبدیل گیربکس حلزونی
مهمترین موضوع در محاسبات گیربکس حلزونی تعیین نسبت بین دور ورودی و دور خروجی است. این محاسبه معمولاً به صورت زیر انجام میشود:
نسبت تبدیل = دور ورودی موتور ÷ دور خروجی گیربکس
به طور نمونه اگر موتور با سرعت 1400 دور در دقیقه کار کند و خروجی گیربکس 70 دور در دقیقه باشد، نسبت تبدیل آن برابر با 20 خواهد بود. این نسبت نشان میدهد که سرعت 20 برابر کاهش یافته و گشتاور به همان نسبت افزایش یافته است.
در پروژههای صنعتی، محاسبات مربوط به نسبت تبدیل باید با در نظر گرفتن بار، نوع کاربرد و شرایط محیطی انجام شود. هر گونه اشتباه در این محاسبات میتواند باعث فشار بیش از حد به موتور یا کاهش راندمان سیستم شود. از این رو، مهندسان قبل از انتخاب نهایی، تمامی این پارامترها را مورد بررسی قرار میدهند.
اهمیت محاسبات دقیق در عملکرد سیستم
کوچکترین اشتباه در محاسبات گیربکس حلزونی سبب کاهش راندمان کلی میشود. به طور مثال در خطوط تولید، اگر سرعت خروجی کمتر از حد نیاز باشد، بهرهوری کاهش پیدا میکند. از طرف دیگر اگر سرعت بیش از حد باشد، کنترل فرآیند دشوار خواهد شد. فاکتورهای بسیار مهم در محاسبات نسبت تبدیل، عبارتند از:
- توان موتور
- سرعت ورودی (RPM)
- نوع بار (ثابت یا متغیر)
- شرایط کاری (سنگین یا سبک)
- ضریب اطمینان
عوامل مؤثر بر انتخاب نسبت تبدیل گیربکس حلزونی
در انتخاب نسبت تبدیل گیربکس حلزونی باید به فاکتورهای مختلفی توجه شود. در این شرایط میتوان نسبت تبدیل مناسبی برای گیربکس sew و یا دیگر برندهای معتبر موجود در بازار تعیین کرد.
بار و شرایط کاری در انتخاب نسبت تبدیل
بار و شرایط کاری فاکتور مهمی در انتخاب نسبت تبدیل گیربکس حلزونی هستند. در بارهای سنگین مانند بالابرها یا میکسرهای صنعتی، معمولاً از نسبتهای تبدیل بالا استفاده میشود. در این شرایط است که گشتاور بیشتری تولید شود. این در حالی است که در کاربردهای سبک مانند نوار نقالههای کوچک، نسبتهای پایینتر کافی هستند.
شرایط محیطی نیز د انتخاب نسبت تبدیل گیربکس نقش بسیار مهمی دارد. به طور مثال، در محیطهای گرم یا دارای گردوغبار، فشار بیشتری به سیستم وارد میشود و ممکن است نیاز به انتخاب نسبت تبدیل متفاوت باشد تا از فشار بیش از حد به موتور جلوگیری شود.
اهمیت هماهنگی بین موتور و گیربکس
یکی از اصول کلیدی در انتخاب نسبت تبدیل گیربکس هماهنگی بین موتور و گیربکس است. اگر این هماهنگی رعایت نشود، حتی بهترین گیربکس حلزونی نیز عملکرد مناسبی نخواهد داشت. هر گونه اشتباه در هنگام انتخاب میتواند منجر به افزایش مصرف انرژی، کاهش عمر قطعات و حتی توقف سیستم شود.
علت داغ شدن گیربکس حلزونی و ارتباط آن با نسبت تبدیل
یکی از مشکلات رایج در سیستمهای صنعتی، افزایش دمای بیش از حد گیربکس است که به عنوان علت داغ شدن گیربکس شناخته میشود. معمولا این ایراد زمانی بروز میکند که نسبت تبدیل به درستی انتخاب نشده باشد یا سیستم تحت فشار بیش از حد کار کند.
در داخل این سیستم انتقال قدرت، به دلیل تماس لغزشی بین ماردون و چرخدنده، مقداری اصطکاک طبیعی وجود دارد. حال اگر این اصطکاک با بار اضافی یا انتخاب اشتباه نسبت تبدیل همراه شود، میتواند افزایش دما را به همراه داشته باشد. داغ شدن گیربکس نیز در نهایت راندمان کاهش یافته و احتمال خرابی قطعات بیشتر میشود.عوامل اصلی داغ شدن گیربکس عبارتند از:
- انتخاب اشتباه نسبت تبدیل
- اضافه بار مداوم
- کمبود روغن یا روانکاری نامناسب
- کارکرد طولانی بدون توقف
- تهویه نامناسب محیط
خطاهای رایج در محاسبات نسبت تبدیل گیربکس حلزونی و روش جلوگیری از آنها
یک موضوع مهم در طراحی دستگاههای انتقال قدرت، محاسبات گیربکس حلزونی است. در این فرآیند ممکن است خطاهای زیادی رخ دهد. این خطاها معمولاً سبب شده تا گیربکس انتخابشده با نیاز واقعی سیستم هماهنگ نباشد و در نهایت، راندمان کاهش یافته یا حتی خرابی زودهنگام اتفاق بیفتد.
یکی از این خطاها، در نظر نگرفتن بار واقعی سیستم است. بسیاری از افراد فقط بر اساس توان اسمی موتور، نسبت تبدیل را انتخاب میکنند. این امر اشتباه بوده و نوع بار (ضربهای، یکنواخت یا متغیر) تأثیر مستقیم بر انتخاب دارد. یک خطای دیگر بیتوجهی به شرایط محیطی مانند دما، رطوبت و گردوغبار است که میتواند باعث افزایش اصطکاک و تغییر عملکرد واقعی گیربکس شود.
علاوه بر این، استفاده از اطلاعات غیر دقیق در مورد دور موتور و انتخاب اشتباه نسبت تبدیل از روی کاتالوگهای غیر معتبر نیز اشتباهات بزرگی هستند که افراد ممکن است مرتکب شوند. بنابراین، در نتیجه این اشتباهات سیستم یا بیش از حد کند میشود یا توان کافی برای انجام کار را ندارد. عدم در نظر گرفتن ضریب اطمینان باعث میشود گیربکس در شرایط کاری واقعی تحت فشار بیش از حد قرار گیرد.
برای جلوگیری از بروز این گونه خطاها در محاسبات گیربکس حلزونی باید به نکات زیر توجه کرد:
- استفاده از دادههای واقعی موتور و بار
- بررسی دقیق شرایط کاری قبل از انتخاب
- استفاده از کاتالوگ معتبر تولیدکننده
- در نظر گرفتن ضریب اطمینان مناسب
- مشاوره با کارشناس فنی قبل از خرید
جدول انتخاب نسبت تبدیل گیربکس حلزونی بر اساس نوع کاربرد
برای آن که نسبت تبدیل گیربکس حلزونی به درستی انتخاب شود، میتوان از جدول زیر کمک گرفت. با استفاده از این جدول میتوانید بر اساس نوع کاربرد صنعتی، یک دید کلی از محدوده مناسب نسبت تبدیل داشته باشید. این جدول در حقیقت یک راهنمای اولیه است که میتواند در زمان خرید گیربکس صنعتی مورد استفاده قرار گیرد.
| نوع کاربرد صنعتی | سرعت مورد نیاز (RPM) | نوع بار | نسبت تبدیل پیشنهادی | توضیحات |
| بالابر ساختمانی | 20 تا 60 | سنگین و ضربهای | 20:1 تا 40:1 | نیاز به گشتاور بالا و ایمنی بیشتر |
| نوار نقاله | 60 تا 120 | یکنواخت | 10:1 تا 25:1 | حرکت پیوسته و نرم |
| میکسر صنعتی | 30 تا 80 | متغیر | 15:1 تا 35:1 | فشار متغیر روی گیربکس |
| دستگاه بستهبندی | 80 تا 150 | سبک | 5:1 تا 15:1 | تمرکز بر سرعت بیشتر |
| تجهیزات کشاورزی | 40 تا 100 | متوسط | 10:1 تا 30:1 | شرایط کاری متنوع |
کلام آخر
نسبت تبدیل گیربکس حلزونی در عملکرد صحیح سیستمهای صنعتی نقش بسیار مهمی بر عهده دارد. اگر این نسبت به درستی انتخاب شود و محاسبات گیربکس حلزونی طبق استانداردها انجام گیرد، سبب افزایش راندمان، کاهش استهلاک و بهینهسازی مصرف انرژی میشود.
آشنایی کامل با نسبت تبدیل و نحوه عملکرد آن میتواند به عنوان کلید اصلی موفقیت در سیستمهای انتقال قدرت صنعتی معرفی شود.
سوالات متداول
- نسبت تبدیل گیربکس حلزونی یعنی چه؟ نسبت تبدیل گیربکس حلزونی نشان میدهد سرعت ورودی موتور چند برابر کاهش پیدا کرده و در مقابل گشتاور خروجی چند برابر افزایش مییابد. این نسبت یکی از مهمترین عوامل در انتخاب گیربکس مناسب برای کاربردهای صنعتی است.
- چگونه نسبت تبدیل گیربکس حلزونی را محاسبه کنیم؟ برای محاسبات گیربکس حلزونی کافی است دور ورودی موتور را بر دور خروجی تقسیم کنید. به عنوان مثال اگر موتور 1400 دور در دقیقه باشد و خروجی 70 دور در دقیقه، نسبت تبدیل 20 خواهد بود.
- آیا نسبت تبدیل بالا همیشه بهتر است؟ خیر. نسبت تبدیل بالا همیشه به معنی عملکرد بهتر نیست. نسبت بالا باعث افزایش گشتاور میشود اما سرعت خروجی را کاهش میدهد. انتخاب باید بر اساس نیاز واقعی سیستم انجام شود.
- آیا نسبت تبدیل اشتباه باعث داغ شدن گیربکس میشود؟ بله، یکی از دلایل مهم علت داغ شدن گیربکس انتخاب اشتباه نسبت تبدیل یا اعمال بار بیش از ظرفیت است که باعث افزایش اصطکاک و تولید حرارت میشود.
- چه عواملی در انتخاب نسبت تبدیل مهم هستند؟ توان موتور، نوع بار (سبک یا سنگین)، شرایط کاری، سرعت مورد نیاز خروجی و ضریب اطمینان از مهمترین عوامل انتخاب نسبت تبدیل مناسب هستند.
- آیا برند گیربکس روی نسبت تبدیل تأثیر دارد؟برند مستقیماً روی نسبت تبدیل تأثیر ندارد، اما کیفیت ساخت و راندمان گیربکس میتواند عملکرد واقعی نسبت تبدیل را بهتر یا بدتر کند.
