انتخاب نوع گیربکس تأثیر مستقیمی بر راندمان، مصرف انرژی و طول عمر تجهیزات در صنعت های مختلف دارد. بررسی تفاوت گیربکس هلیکال و حلزونی موضوع بسیار مهمی است. این دو نوع گیربکس در ظاهر ا عملکرد مشابهی دارند اما از نظر ساختاری و نحوه انتقال قدرت با هم متفاوت هستند.
گسربکس ها نقش قلب سیستم های انتقال قدرت را بر عهده دارند و در ماشین آلات صنعتی یکی از اجزای اصلی به شمار می روند. از این رو،
انتخاب صحیح گیربکس می تواند هزینه های نگهداری را به شکل قابل توجهی کاهش دهد. در این مقاله به بررسی این دو نوع گیربکس، مزایا، معایب و کاربردهای آن ها می پردازیم.
گیربکس هلیکال چیست و چه کاربردی دارد؟
یکی از کاربردی ترین گیربکس های صنعتی، گیربکس هلیکال است. این گیربکس طراحی منحصربفردی داشته و چرخ دنده هایی مورب دارد. این ساختار مهندسی شده سبب شده تا چرخ دنده ها نرم تر با هم درگیر شده و انتقال قدرت بسیار یکنواخت انجام شود. این گیربکس دنده هایی دارد که به صورت زاویه دار با هم درگیر می شوند.
این امر سبب شده تا صدا کم تر شده و راندمات انتقال نیرو در گیربکس افزایش یابد. از این رو، گیربکس هلیکال برای استفاده در صنایع سنگین مانند فولاد، سیمان، نوار نقاله ها و ماشین آلات صنعتی بزرگ مناسب است. یک ویژگی مهم گیربکس هلیکال، راندمان بالای آن است که
معمولاً بین ۹۰ تا ۹۸ درصد متغیر است. این موضوع باعث می شود اتلاف انرژی در سیستم به حداقل برسد.
یک مزیت مهم گیربکس هلیکال، توانایی آن در تحمل بارهای سنگین است. از نظر نگهداری نیز این نوع گیربکس نسبت به بسیاری از مدل ها عمر طولانی تری دارد، البته به شرطی که روانکاری به صورت منظم انجام شود.
گیربکس حلزونی چیست و چگونه کار می کند؟
گیربکس حلزونی یا Worm Gearbox از دیگر انواع گیربکس های صنعتی می باشد که یک ماردون و یک چرخ دنده دارد. ساختار منحصربفرد این گیربکس باعث می شود انتقال قدرت با زاویه ۹۰ درجه انجام شود. از ویژگی های مهم گیربکس حلزونی، قابلیت کاهش دور بالا در یک مرحله است. بنابراین، در کاربردهایی که نیاز به سرعت پایین و گشتاور بالا دارند از این گیربکس استفاده می شود.
با این حال، راندمان گیربکس هلیکال نسبت به حلزونی بیش تر است. راندمان گیربکس حلزونی بین ۵۰ تا ۸۵ درصد قرار می گیرد. اصطکاک بالاتر بین سطوح تماس دنده ها سبب کاهش راندمان گیربکس حلزونی می شود.

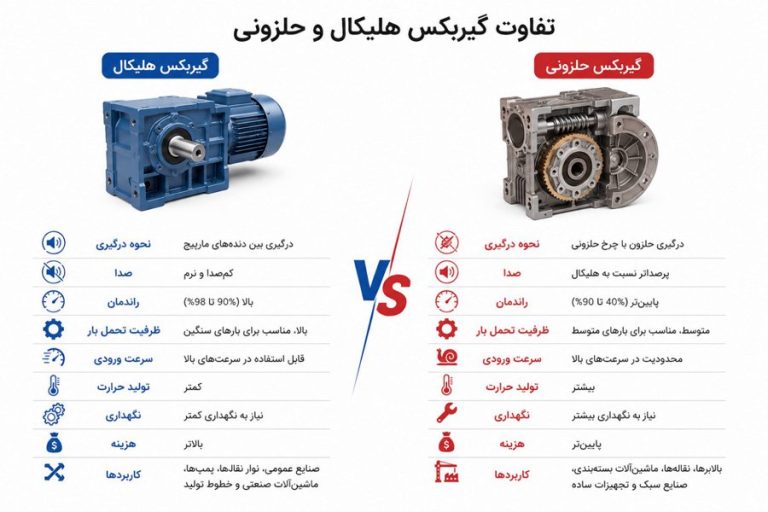

تفاوت گیربکس هلیکال و حلزونی از نظر ساختار
مهم ترین فاکتور که تفاوت گیربکس هلیکال و حلزونی را نشان می دهد، مربوط به ساختار داخلی آن هاست. در گیربکس هلیکال، دنده های مورب وجود دارد که به صورت پیوسته درگیر می شوند. این درگیری تدریجی باعث کاهش ضربه و افزایش عمر قطعات می شود.
این در حالی است که گیربکس حلزونی از یک ماردون و یک چرخ دنده تشکیل شدهاست. این گیربکس تماس نقطه ای یا خطی محدود دارد که باعث افزایش اصطکاک و در نتیجه کاهش راندمان می شود.
از نظر طراحی، گیربکس هلیکال نسبت به گیربکس حلزونی پیچیده تر اما بهینه تر است، این در حالی است که نمونه حلزونیاین گیربکس ها ساده تر و جمع وجورتر طراحی می شود.
تفاوت راندمان در گیربکس هلیکال و حلزونی
در انتخاب یک گیربکس صنعتی، باید حتما به راندمان آن توجه شود. راندمان در حقیقت پارامتری است که نشان می دهد چه میزان از توان ورودی موتور بدون اتلاف به شفت خروجی منتقل می شود. در این زمینه، گیربکس های هلیکال و حلزونی تفاوت قابل توجهی با یکدیگر دارند که می تواند بر مصرف انرژی، هزینه های بهره برداری و عملکرد کلی سیستم تأثیر بگذارد.
انتقال نیرو در گیربکس هلیکال از طریق چرخ دنده های مارپیچی انجام می شود. این چرخ دنده ها به دلیل درگیری تدریجی و سطح تماس مناسب، اصطکاک کمتری ایجاد می کنند و بخش عمده توان ورودی را به خروجی منتقل می کنند. از این رو، راندمان گیربکس هلیکال معمولاً بین 90 تا 98 درصد است. این راندمان بالا باعث کاهش اتلاف انرژی، تولید حرارت کمتر و افزایش طول عمر قطعات می شود.
به همین علت در صنایع سنگین، خطوط تولید مداوم، نوار نقاله ها و تجهیزات پتروشیمی می توان از گیربکس هلیکال استفاده کرد. در مقابل، گیربکس حلزونی از مکانیزم تماس لغزشی بین ماردون و چرخ حلزون بهره می برد. این نوع درگیری باعث افزایش اصطکاک و در نتیجه اتلاف بخشی از انرژی به صورت گرما می شود. راندمان گیربکس حلزونی معمولاً بین 50 تا 85 درصد متغیر است و با افزایش نسبت تبدیل، این مقدار کاهش پیدا می کند.
به همین دلیل در کاربردهایی که مصرف انرژی و بازدهی اهمیت زیادی دارد، ممکن است گزینه ایده آلی نباشد. علاوه بر این، میزان گرمای تولید شده در حین کار در این دو نوع گیربکس با هم متفاوت است. گیربکس های حلزونی اصطکاک بیشتری ایجاد کرده و در نتیجه گرمای بیشتری تولید می کنند و معمولاً به روانکاری دقیق تری نیاز دارند. در مقابل، گیربکس های هلیکال با تولید حرارت کمتر، عملکرد پایدارتر و هزینه نگهداری پایین تری دارند.
تفاوت کاربردی گیربکس هلیکال و حلزونی در صنعت
انتخاب بین گیربکس هلیکال و حلزونی فقط نباید به مشخصات فنی آن ها توجه کرد. نوع کاربرد صنعتی نیز نقش تعیین کننده ای در انتخاب این سیستم های انتقال قدرت دارد. هر یک از این گیربکس ها به دلیل ساختار متفاوتی که دارند، برای شرایط کاری خاصی طراحی شده اند و در صنایع مختلف مورد استفاده قرار می گیرند.
گیربکس هلیکال راندمان بالا، قابلیت انتقال گشتاور زیاد و تحمل بارهای سنگین را داشته و از این رو، بیشتر در صنایع بزرگ و خطوط تولید مداوم کاربرد دارد. به همین دلیل در نوار نقاله های صنعتی، تجهیزات معدن، صنایع فولاد، سیمان، پتروشیمی، ماشین آلات فرآوری مواد و میکسرهای صنعتی از این گیربکس صنعتی استفاده می شود. عملکرد نرم، لرزش کم و توانایی کارکرد طولانی مدت گیربکس هلیکال نیز سبب شده تا برای محیط های صنعتی سنگین و پروژه هایی که توقف خط تولید هزینه بر است، گزینه ای ایده آل باشد.
این در حالی است که گیربکس حلزونی اغلب در کاربردهایی مورد استفاده قرار می گیرد که به کاهش دور بالا در فضای محدود نیاز است. طراحی فشرده این نوع دستگاه امکان نصب آسان در دستگاه های کوچک تر را فراهم می کند. همین ویژگی باعث شده تا در بالابرها، درب های اتوماتیک، ماشین آلات بسته بندی، تجهیزات صنایع غذایی، سیستم های انتقال مواد سبک و برخی دستگاه های کشاورزی استفاده شود.
قابلیت خودقفل شوندگی در گیربکس حلزونی نیز سبب تفاوت گیربکس هلیکال و حلزونی می شود. در بعضی از نسبت های تبدیل، شفت خروجی نمی تواند شفت ورودی را به حرکت درآورد که این ویژگی در تجهیزاتی مانند بالابرها و سیستم های نگهدارنده بار یک مزیت مهم محسوب می شود. در مقابل، گیربکس هلیکال فاقد این قابلیت است اما توان انتقال نیرو و بازدهی بسیار بیشتری ارائه می دهد.
مزایا و معایب کاربرد گیربکس هلیکال
استفاده از گیربکس هلیکال مزایای زیادی دارد که مهم ترین آن ها راندمان بالا و عمر طولانی است. علاوه بر این، عملکرد نرم و بدون لرزش این گیربکس باعث افزایش کیفیت عملکرد سیستم های صنعتی می شود.
اما در مقابل، قیمت بالاتر و ابعاد بزرگ تر از جمله معایب گیربکس هلیکال است.
مزایا و معایب کاربرد گیربکس حلزونی
طراحی ساده، قیمت مناسب تر و قابل استفاده در فضاهای محدود از مهم ترین مزایای گیربکس حلزونی است. البته باید توجه داشت که راندمان پایین، تولید حرارت بیشتر و نیاز به نگهداری دقیق تر از جمله معایب این محصول می باشد.
نتیجه گیری
بررسی تفاوت گیربکس هلیکال و حلزونی متوجه می شویم که هر کدام از این سیستم های انتقال قدرت، برای کاربرد خاصی طراحی شده اند. اگر راندمان بالا، عمر طولانی و عملکرد صنعتی سنگین نیاز باشد، بهتر است که از گیربکس هلیکالاستفاده شود. اما اگر فضای محدود و کاهش هزینه اهمیت بیشتری داشته باشد، گیربکس حلزونی می تواند انتخاب مناسب تری باشد.
در نهایت برای انتخاب یکی از این دو گیربکس باید بر اساس نیاز واقعی پروژه، نوع بار و شرایط کاری اقدام کنید تا بهترین بازدهی حاصل گردد.
سوالات متداول
- تفاوت اصلی گیربکس هلیکال و حلزونی چیست؟ تفاوت اصلی در راندمان، ساختار دنده ها و نوع انتقال قدرت است.
- کدام گیربکس راندمان بالاتری دارد؟ گیربکس هلیکال راندمان بالاتری نسبت به حلزونی دارد.
- آیا گیربکس حلزونی برای کار سنگین مناسب است؟ خیر، بیشتر برای کاربردهای سبک و متوسط استفاده می شود.
- چرا گیربکس حلزونی خودقفل شونده است؟ به دلیل اصطکاک بالا بین ماردون و چرخ دنده.
