پلاک خوانی گیربکس صنعتی چگونه انجام می شود؟

پلاک خوانی گیربکس صنعتی به طور صحیح و یادگیری اصولی آن، برای هر شخصی که با دستگاه های صنعتی سر و کار دارد از واجبات است. با پلاک خوانی صنعتی می توان دستگاه مورد نظر را بهتر شناخت و مدیریت کرد. به یک ورق فلزی نصب شده بر روی گیربکس، پلاک گیربکس صنعتی می گویند که حاوی اطلاعات ضروری در خصوص ویژگی های گیربکس و شرایط نگهداری از آن است.

اطلاع از نحوه پلاک خوانی گیربکس صنعتی، کمک می کند تا بهترین گیربکس را متناسب با نیاز خود انتخاب نمایید. به همین خاطر در این مقاله از بانامیک سنتر، به آموزش نحوه پلاک خوانی گیربکس صنعتی خواهیم پرداخت. پس اگر به فکر خرید تجهیزات صنعتی هستید ولی با روش پلاک خوانی گیربکس صنعتی آشنایی ندارید، تا انتهای این مقاله همراه بانامیک سنتر باشید.

اهمیت پلاک خوانی گیربکس صنعتی

پلاک گیربکس صنعتی حاوی اطلاعات ارزنده ای درباره مشخصات گیربکس مانند قدرت و سرعت آن و همچنین نحوه نگهداری از گیربکس می باشد. هر چقدر در پلاک خوانی ماهر باشید بهتر می توانید از مشخصات گیربکس مانند نسبت دنده، سرعت ورودی و خروجی و توان آن مطلع شوید. این توانایی و مهارت به شما در محاسبه نیاز های صنعتی و خرید گیربکس مناسب کمک خواهد کرد. پس به هیچ عنوان اهمیت پلاک خوانی گیربکس صنعتی را دست کم نگیرید. همچنین در صورتی که در عملکرد گیربکس صنعتی مشکلی ایجاد شود و نیاز به تعویض قطعات آن داشته باشید، می توانید از پلاک گیربکس به عنوان یک مرجع مناسب برای شناسایی قطعات و تعویض آن ها کمک بگیرید. همه این اقدامات با یادگیری پلاک خوانی گیربکس صنعتی امکان پذیر است.

اکنون که از اهمیت پلاک خوانی گیربکس صنعتی مطلع شدید، باید در حفظ و نگهداری آن دقت به خرج دهید. برای این منظور می توانید پلاک را تمیز نگه دارید و و از خراشیدگی و آسیب دیدن آن جلوگیری نمایید. همچنین محکم بودن اتصال پلاک به بدنه گیربکس را بررسی کنید تا مطمئن شوید پلاک نمی افتد و گم نخواهد شد.

اطلاعات پلاک گیربکس صنعتی

اطلاعاتی که بر روی پلاک گیربکس صنعتی نوشته می شود در اکثر اوقات، موارد زیر را شامل می شود:

1. لوگو شرکت سازنده (Manufacturer)
2. شماره سریال گیربکس (Serial Number)
3. تاریخ ساخت (Manufacturing Date)
4. توان گیربکس (Power)
5. نسبت تبدیل گیربکس (Ratio)
6. سرعت ورودی و خروجی گیربکس (Input/Output Speed)
7. نوع روانکاری (Lubrication Type/Oil Type)
8. حجم روغن (Oil Capacity)
9. وزن (Weight)
10. سایر مشخصات مورد نیاز

اطلاعات پلاک گیربکس صنعتی اصولا بر روی پلاک های فلزی و یا پلاستیکی نوشته شده و این پلاک ها به بدنه گیربکس در مکانی که جلوی دید باشد، متصل می شوند. توضیح برخی از اطلاعات پلاک گیربکس صنعتی در ادامه ذکر شده است.

• مدل و شماره سریال گیربکس

اولین موردی که در پلاک صنعتی گیربکس بیان می شود، مدل و شماره سریال گیربکس است. معمولاً شرکت سازنده دنباله ای از حروف و اعداد را به عنوان مدل و شماره سریال گیربکس تعیین می کند. این حروف می توانند بیانگر مشخصات گیربکس از جمله نوع شافت، فلنج، روش نصب، زاویه شافت ها نسبت به یکدیگر و غیره باشند. از این رو با دسترسی به مدل و شماره سریال گیربکس می توان به وب سایت شرکت سازنده مراجعه کرده و سایر مشخصات گیربکس را از کاتالوگ و دیتا شیت های مربوطه و موجود در سایت یافت.

• نسبت تبدیل یا Ratio

نسبت تبدیل یا نسبت دنده با حروف انگلیسی Ratio یا حرف i در پلاک گیربکس صنعتی نشان داده می شود. نسبت سرعت ورودی گیربکس به سرعت خروجی آن، در اصطلاح با نسبت تبدیل شناخته می شود. گیربکس های صنعتی در دو نوع گیربکس صنعتی کاهنده و گیربکس افزاینده تقسیم بندی می شوند. نسبت 1:1 که بر روی پلاک نوشته می شود، به معنی یکسان بودن سرعت ورودی و خروجی گیربکس است.

• مشخصات روغن

مشخصات روغن و روانکاری گیربکس از دیگر مواردیست که بر روی پلاک صنعتی گیربکس ذکر می شود. این اطلاعات به شما در خرید و میزان مصرف روغن کمک می کند. توجه داشته باشید که مجاز به استفاده از نوع و درجه روغن ذکر شده روی پلاک هستید. در صورت عدم رعایت این نکته، عملکرد گیربکس مختل خواهد شد. علاوه بر نوع روغن میزان استفاده از آن بر حسب لیتر مشخص می شود و این دو مورد نقش به سزایی در راه اندازی گیربکس دارند. در خصوص روغن مناسب می توانید مقاله روغن مناسب برای گیربکس صنعتی بررسی کنید.

• سرعت ورودی و خروجی

از مهم ترین مواردی که بر روی پلاک گیربکس صنعتی ثبت می شود، می توان به سرعت ورودی و خروجی اشاره کرد که به اختصار با حروف انگلیسی RPM نمایش داده می شوند. اطلاع از دور ورودی و خروجی گیربکس کمک می کند تا سازگاری بین گیربکس و الکتروموتور بررسی شود. به عبارتی، سرعت ورودی گیربکس باید مطابق با سرعت خروجی الکتروموتور باشد. اگر دور موتور با گیربکس مطابقت نداشته باشد، گیربکس دچار خرابی و آسیب زود هنگام خواهد شد.

• توان گیربکس

یکی دیگر از اطلاعاتی که در پلاک گیربکس صنعتی ذکر می شود، توان گیربکس است که برحسب کیلووات یا اسب بخار نمایش داده می شود.

سایر مشخصات مورد نیاز از جمله حداقل و حداکثر دمای محیط، تعداد Start و Stop در ساعت، جریان روغن (بر حسب لیتر بر دقیقه) و وزن گیربکس با روغن و بدون روغن در پلاک گیربکس صنعتی بیان می شود.

• لوگو یا نام برند

لوگو یا نام برند هم از دیگر مشخصات گیربکس صنعتی است که روی پلاک آن ثبت می‌شود. لوگو و نام برند گیربکس صنعتی مشخص می‌کند که این محصول توسط کدام شرکت تولید شده است و چه ویژگی‌هایی دارد. آشنایی با برند گیربکس از مزایای مهمی برخوردار است و این اطلاعات، خریدار را از اصالت محصول آگاه و از کیفیت محصولی که خریداری کرده‌اند مطمئن می‌کند.

• تیپ

تیپ از دیگر مشخصات فنی گیربکس های صنعتی است که روی پلاک آن‌ها درج می‌شود. تیپ نشان‌دهنده مدل و کاربرد گیربکس است و به 5 دسته مختلف R (گیربکس شافت مستقیم)، S (حلزونی)، K (زاویه‌دار)،  F(شافت موازی) و P (خورشیدی) تقسیم می‌شود.

در اغلب موارد افراد تیپ را با سایز گیربکس یکی می‌دانند؛ زیرا تیپ و سایز در کنار یکدیگر ثبت می‌شوند. این درحالی‌ست که این دو مشخصه کاملا با هم متفاوت‌ هستند و معانی گوناگونی دارند؛ به همین خاطر است که همیشه می‌گویند پلاک خوانی گیربکس صنعتی اهمیت ویژه‌ای دارد.

• سایز

اطلاعات سایز هم همیشه روی پلاک گیربکس ذکر می‌شود. سایز گیربکس‌ها نشان‌دهنده ابعاد فیزیکی و توان آن‌هاست. هرچه سایز گیربکس‌ها بیشتر باشد، ابعاد و وزن آن‌ها بیشتر خواهد بود؛ در نتیجه توان و گشتاور قابل‌تحمل‌تری هم دارند و بالعکس. سایز ثبت‌شده روی پلاک گیربکس‌ها به افراد کمک می‌کند خرید بهتری داشته باشند و محصولی متناسب با وسعت فضا و توان موردنیاز خود را خریداری کنند.

• سریال نامبر

برخلاف آن‌چه اغلب افراد تصور می‌کنند، سریال نامبر هم اهمیت زیادی در پلاک خوانی گیربکس صنعتی دارد و گیربکس‌های خراب را از طریق سریالی که روی پلاک‌شان ثبت شده، تعمیر یا تعویض می‌کنند؛ به همین خاطر بدون وجود سریال، امکان تعمیر یا تعویض گیربکس‌های خراب وجود ندارد.

به‌طور کلی اطلاعات پلاک گیربکس‌های مختلف با یکدیگر متفاوت است؛ اما اطلاعاتی که در جدول زیر نام برده‌ایم بلااستثناء در پلاک همه گیربکس‌ها ذکر می‌شوند:

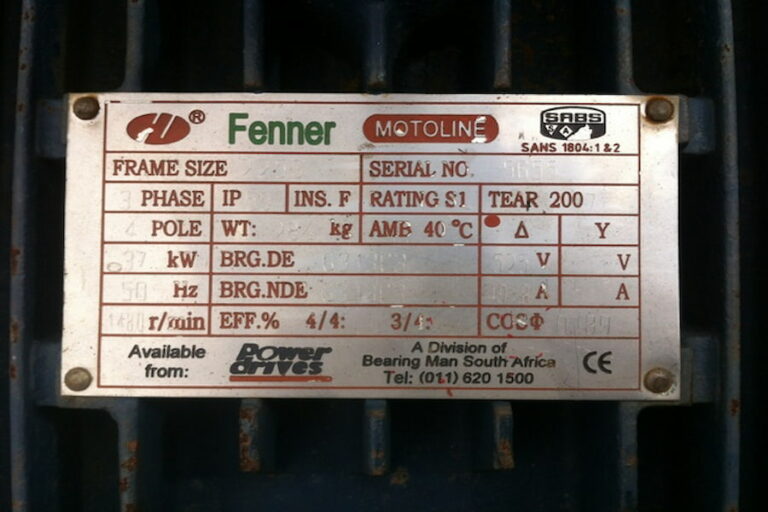

بررسی پلاک موتور گیربکس

اطلاعات درج‌شده روی پلاک موتور گیربکس کمی متفاوت از پلاک گیربکس است. البته بعضی از اطلاعات این پلاک‌ها مشابه یکدیگر هستند؛ اما غالبا تفاوت آن‌ها بیشتر به چشم می‌خورد. در ادامه برای آگاهی بیشتر شما به ذکر این اطلاعات پرداخته‌ایم:

• TYP: تیپ یا مدل
• Nr: شماره سریال
• تعداد فاز و رتبه استاندارد IEC
• توان بر حسب Kw و حالت عملکرد S1: کار مداوم با بار ثابت
• موقعیت و جهت نصب
• ضریب قدرت یا ضریب توان
• کلاس حرارتی F
• IP: کد درجه محافظت
• فرکانس منبع تغذیه: 50 یا 60 هرتز
• ولتاژ نامی: در حالت ستاره-مثلث در 50 هرتز
• ولتاژ نامی: در حالت ستاره-مثلث در 60 هرتز
• جریان نامی در 50 هرتز
• جریان نامی در 60 هرتز
• r/min: سرعت موتور 1395 دور بردقیقه – سرعت خروجی گیربکس 31 دور بر دقیقه

جمع بندی

پلاک خوانی گیربکس صنعتی امری ضروری و مهم است زیرا برای انتخاب گیربکس صنعتی متناسب با نیاز خط تولید، باید عوامل گوناگونی را مد نظر قرار داد. برای به دست آوردن بیشترین بازدهی از گیربکس و سایر تجهیزات صنعتی بهتر است هنگام طراحی خط تولید صنعتی یک چک لیست تهیه کنید و تمامی انتظارات را درون آن مکتوب نمایید. با این کار می توان هنگام پلاک خوانی گیربکس صنعتی و بررسی مدل های مختلف، مواردی که درون چک لیست لحاظ نمودید را با مشخصات گیربکس ها مطابقت دهید و مناسب ترین مدل را خریداری نمایید. ناگفته نماند که انتخاب تجهیزات مناسب، به دانش فنی و تجربه نیازمند است. پس در اسرع وقت برای دریافت مشاوره رایگان با کارشناسان فروش بانامیک سنتر تماس حاصل فرمایید. فروشگاه صنعتی بانامیک سنتر عرضه کننده انواع ماشین آلات صنعتی مفتخر است که علاوه بر ارائه قطعات صنعتی با کیفیت عالی، به فروش آن ها با مناسب ترین قیمت متعهد و پایبند است. گروه صنعتی بانامیک سنتر با تکیه بر اعتبار، نامی پر آوازه و کارشناسان توانمند، آمادگی خود برای همکاری با سایر صنعتگران در سراسر کشور را اعلام می نماید.
