طراحی و ساخت میز ویبره
ساخت میز ویبره راهی مقرونبهصرفه برای افزایش کیفیت قطعات بتنی و سنگ مصنوعی است. این میز با لرزش یکنواخت، حبابهای داخل بتن را خارج میکند و سطحی صاف و متراکم بهوجود میآورد. برای ساخت آن کافی است ابتدا شاسی فلزی را طراحی و پروفیلها را برش دهید، سپس صفحه فولادی را نصب و پایهها و فنرهای ضدارتعاش را اضافه کنید.
در مطلب از بلاگ نامیکسنتر، نحوه ساخت میز ویبره را آموزش میدهیم و وسایل لازم و نکات مربوط به ساخت مدلهای کوچک و سنگ مصنوعی را بررسی میکنیم تا بتوانید با کمترین هزینه، یک میز حرفهای و بادوام بسازید.
در این مقاله می خوانید
وسایل ساخت میز ویبره
قبل از آشنایی با نحوه ساخت میز ویبره، باید وسایل لازم برای این کار را آماده کنید. خوشبختانه وسایل موردنیاز برای ساخت این میزها بسیار ابتدایی و در دسترس هستند:
- آچار، انبر و پیچگوشتی جهت بستن مهرهها و بولتها
- دریل و مته مناسب برای سوراخکردن صفحه
- فرز جهت برش قطعات فلزی
- دستگاه جوش ساده (برقی)
- فنر مناسب برای اتصال پایهها به صفحه
- پروفیل آهنی 40 در 80 یا 80 در 80 میلیمتر برای پایههای میز ویبره
- نبشی یا پروفیل آهنی 20 در 20 یا 20 در 30 میلیمتر برای قالب صفحه میز ویبره
- ورق استیل برای صفحه کف میز ویبره به قطر 2 تا 5 میلیمتر
آموزش ساخت میز ویبره
بعد از آمادهکردن وسایل موردنیاز، وارد مرحله ساخت میشویم. در این بخش سعی کردهایم مراحل ساخت میز ویبره را بهطور کامل و قدمبهقدم به شما آموزش دهیم:
قدم اول: نقشه ساخت میز ویبره
در قدم اول توصیه میشود نقشهای کامل از طرح و اندازه میزه ویبره برای خود آماده کنید تا گامهای عملی بعدی سادهتر شوند. تهیه نقشه ساخت میز ویبره به شما کمک میکند موتور ویبره، فنرها و باقی قسمتها را با دقت و کیفیت بیشتری جایگذاری کنید و در نهایت میز بهتری بسازید.
قدم دوم: آمادهسازی صفحه
در قدم بعدی باتوجه به نقشه دقیقی که طراحی کردید، ابعاد صفحه میز را محاسبه کنید و آن را ببُرید. برای ساخت صفحه اصلی میز (بخشی که اجسام مختلف روی آن قرار میگیرند) میتوانید از متریال مختلفی مانند آهن، چوب یا ورقههای استیل با ضخامت 2، 2.5، 3 و 5 میلیمتری استفاده کنید. در میان این گزینهها، ورقههای استیل گزینه بهتری محسوب میشوند.
بعد از برش صفحه میز، آن را به نبشیهای فلزی یا پروفیل جوش دهید تا استحکام ورقههای استیل افزایش یابد. همچنین برای چارچوب میز هم میتوانید پروفیلهای 20 در 20 یا 20 در 30 میلیمتری بهکار ببرید.
قدم سوم: ساخت پایهها
در مرحله سوم، نوبت به ساخت پایههای میز ویبره میرسد. برای پایههای میز ویبره باید از قوطی آهنی 40 در 80 یا 80 در 80 میلیمتری استفاده و سپس آنها را بهوسیله پروفیلهای فلزی مناسب، به یکدیگر متصل کنید. در بهترین حالت، پایههای میز ویبره را بین 80 الی 100 سانتیمتر در نظر بگیرید.
قدم چهارم: نصب فنر و اتصال صفحه به پایهها
در این مرحله، باید بین پایه و صفحه میز وبیره، فنری مخصوص نصب کنید تا وزن موتور به پایهها فشاری نیاورد. در حال حاضر فنرهای مخصوصی برای ساخت این میز وجود دارند که میتوانید آن را از بازار تهیه کنید؛ اما اگر به این نوع فنرها دسترسی ندارید، نگران نباشید. بهجای خرید این مدل فنرها، ابتدا محل تماس پایهها روی میز را مشخص کنید و لولههایی فلزی با ارتفاع 5 و قطر 8 تا 12 سانتیمتری را به آن جوش دهید.
در نهایت فنرهای معمولی که به آنها دسترسی دارید را درون لولهها قرار دهید و به پایهها متصل کنید. فنرها را باید متناسب با ابعاد صفحه میز ویبره و وزن آنها انتخاب کنید:
- میز ویبرهای با صفحهای بهطول 2 متر، به 6 فنر با قطر مفتول 1 سانتیمتری، قطر داخلی 8 سانتیمتری، قطر بیرونی 10 سانتیمتری و ارتفاع 12 سانتیمتری نیاز دارد.
- برای ساخت میز ویبرهای با وزن 150 تا 350 کیلوگرم و با صفحه یک در 2 متر، باید از 4 فنر با قطر بیرونی 10 سانتیمتری، قطر داخلی 8 سانتیمتری، قطر مفتول 0.8 و ارتفاع 12 سانتیمتری استفاده کنید.
- اگر صفحه میز ویبره شما 2 در یک متر و وزن موثر آن بالای 350 کیلوگرم باشد، باید از فنری مشابه با دو فنر دیگری که نام بردیم، استفاده کنید؛ با این تفاوت که قطر مفتول آن باید یک سانتیمتری باشد.

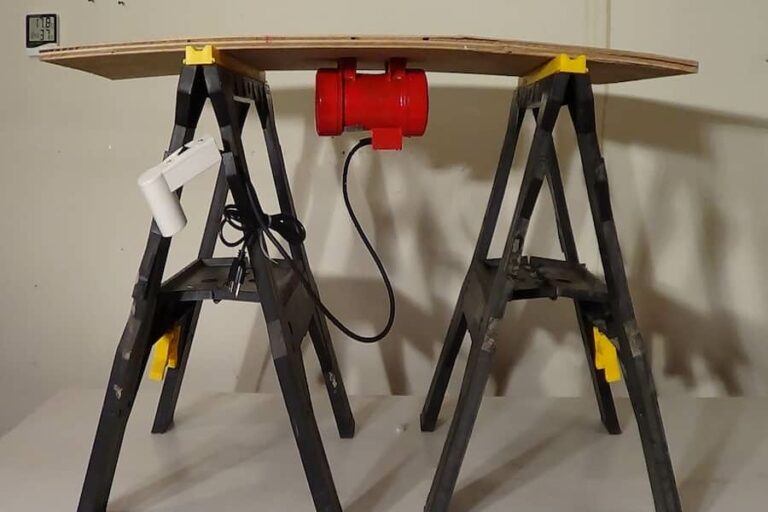

قدم پنجم: نصب موتور
آخرین مرحله ساخت میز ویبره، نصب موتور است. در این مرحله باید 2 پروفیل را به زیر صفحه جوش دهید و موتور را روی آن نصب کنید.
در روش دیگر میتوانید یک صفحه فلزی را زیر صفحه اصلی جوش دهید و سپس موتور را روی آن نصب کنید. دقت داشته باشید که با افزایش تعداد موتور میز، روش نصب تغییری نمیکند و یکسان است.
آموزش ساخت میز ویبره کوچک
اصول ساخت میزهای ویبره کوچک با بزرگ تفاوتی ندارد و روشها یکسان هستند؛ اما برای ساخت میزهای ویبره کوچک باید نکات زیر را در نظر بگیرید:
- میزهای کوچک ویبره تنها در 4 سایز یک در یک متر، یک متر در 60 سانتیمتر، 80 در 80 سانتیمتر و یک متر در 80 سانتیمتر تولید میشوند.
- میزهای کوچک تنها مناسب قالبهای سبک، سنگ مصنوعی و آزمایشگاهی هستند.
- برای ساختن میز ویبره کوچک، 4 فنر کافیست.
- لرزش این نوع میزها برای مواد سبک و قالبهای کوچک قابل تنظیم است.
- در این نوع میزها باید از شاسی با پروفیل سبک نازک استفاده شود.
آموزش ساخت میز ویبره سنگ مصنوعی
برای ساخت میز ویبره سنگ مصنوعی ابتدا باید قطعات زیر را تهیه و بعد مراحل ساخت آن را طی کنید:
قطعات مورد نیاز برای ساخت میز ویبره سنگ مصنوعی
- ورق فولادی برای سطح میز
- پروفیل صنعتی
- پیچ و مهره
- رنگ ضدزنگ
- جوش و الکترود مناسب
- تجهیزات برق
- تابلو کنترل
- کمک فنر صنعتی یا لاستیک ارتجاعی
- موتور ویبره
مراحل ساخت میز ویبره سنگ مصنوعی
برای ساخت میزهای ویبره سنگ مصنوعی، لازم است مراحل زیر را بهترتیب و با دقت اجرا کنید:
- طراحی شاسی و اسکلت فلزی
- بهکاربردن پروفیل 40 در 40 یا 60 در 60 میلیمتر با ضخامت مناسب
- متصلکردن تمام اجزا به شکل صاف
- برش و نصب صفحه میز ویبره
- بهکاربردن ورق فولادی 5 یا 6 میلیمتری
- جوشکاری دقیق و بدون تاب
- نصب موتور ویبره (میز متوسط به دو موتور نیاز دارد و میزهای بزرگ به تعداد بیشتر)
- اتصال مطمئن با پیچ و مهرههای ضدلرزش
- نصب کمک فنر یا لاستیک ضدارتعاش برای جلوگیری از انتقال لرزش به زمین و افزایش عمر مفید سازه و یکنواختی عملکرد
- نصب تابلوی برق و سیستم کنترل
- استفاده از تایمر دیجیتال برای کنترل مدتزمان ویبره
- نصب فیوز محافظ و کلید قطع اضطراری
- تست نهایی و تنظیم شدت لرزشها
- بررسی لرزش یکنواخت در کل سطح میز
- اطمینان از عدم لرزش بیش از حد یا کم ویبرهبودن نقاط خاص
هزینه ساخت میز ویبره
هزینه ساخت میز ویبره بستهبه ابعاد میز، توان موتور، جنس شاسی و تعداد فنرها متفاوت است. از آن گذشته، طبیعیست که همیشه میزهای کوچک نسبت به میزهای بزرگتر هزینه کمتری داشته باشند؛ بااینحال بهدلیل تغییر کیفیت متریال اولیه و نوسان قیمتها، ارائه یک قیمت دقیق برای ساختن میز ویبره ممکن نیست. البته هزینه ساخت این میزها همیشه مقرونبهصرفهتر از خریدشان است.
ساخت میز ویبره با بررسی دقیقترین نکات
میز ویبره محصولی مهم در صنایع بتنی و سنگ مصنوعی است که با فشردهکردن سطح مواد مختلف مانند گچ از طریق خارجکردن حبابها، باعث افزایش کیفیت در آنها میشود.
این نوع میزها با مواد اولیه ساده و در دسترس قابل ساخت هستند و هزینه ساختشان هم با احتساب همه مواد اولیه، کمتر از هزینه خریدشان تمام میشود. البته تهیه نقشهای دقیق و کاربردی پیش از اقدام برای ساخت، باعث دقت و ظرافت بیشتر میز ویبره میشود.
سوالات متداول
1. آیا میتوان میز ویبره را در خانه ساخت؟
بله؛ با چند ابزار ساده و قابل دسترس و با داشتن مهارت جوشکاری میتوان این نوع میز را در خانه ساخت.
2. روش ساخت میز ویبره کوچک و بزرگ یکسان است؟
بله؛ میزهای بزرگ و کوچک ویبره فرآیند ساخت یکسانی دارند و تنها در موارد جزئی مانند نوع متریال اولیه و غیره با یکدیگر متفاوتاند.
3. هزینه ساخت میز ویبره چقدر میشود؟
هزینه ساخت این میزها به تعداد فنرها، قدرت موتور، ابعاد صفحه میز و استحکام شاسی بستگی دارد.
